Workbench配置电机控制桥部分参数设定
sunye772 提问时间: 2023-10-03 06:40:32 / 未解决

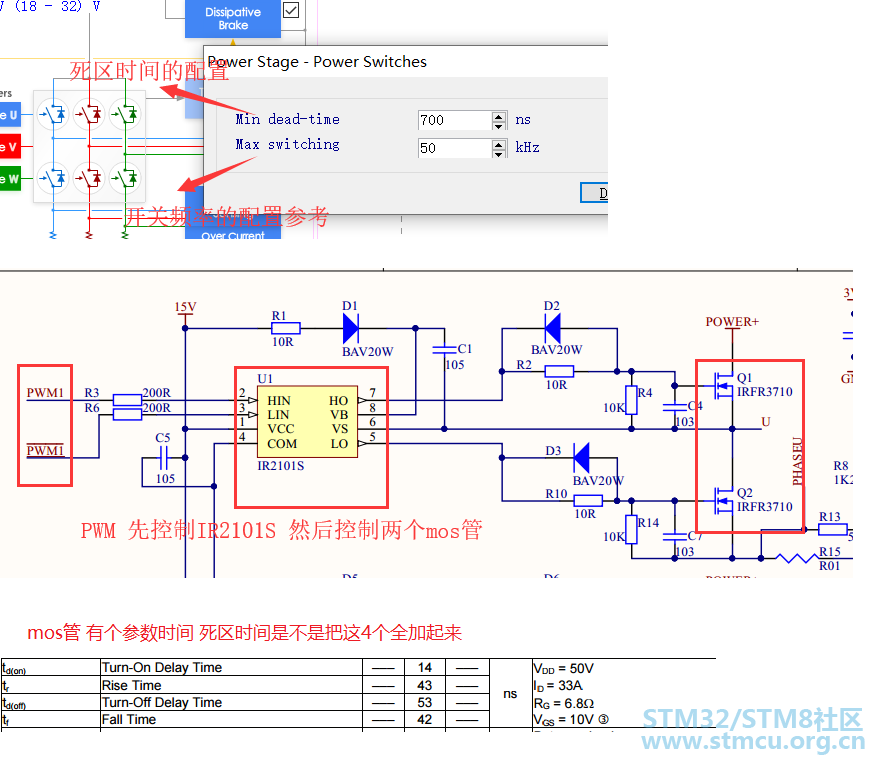

![Workbench配置电机控制桥部分参数设定 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230621/182223csmi9vsss25mqdmr.png "Workbench配置电机控制桥部分参数设定 [相关图片]")
麻烦哪位大佬讲解下，workbench如何配置我现在设计的电路。 并且能解答下两个填写的参数对应硬件元器件中哪些参数 |
2个回答
子曰好人 回答时间: 2023-10-03 07:05:48 先理解st自身套件是如何相匹配的吧 你第一张图中的两个参数是针对逆变器自身特性做的一个限制，防止配置错误。最小死区时间可以看作是mos的四个时间加起来，实际上死区时间应该更长一些。最大开关频率是需要考虑功率管开关损耗的，不能太大。
- sunye772 回答时间: 2023-10-03 07:29:25先理解st自身套件是如何相匹配的吧 你第一张图中的两个参数是针对逆变器自身特性做的一个限制，防止配置 ...
好的 谢谢，大概有思路了！
