stm32时钟配置

stm32时钟配置

kang% 提问时间: 2023-07-04 10:10:40 / 已解决

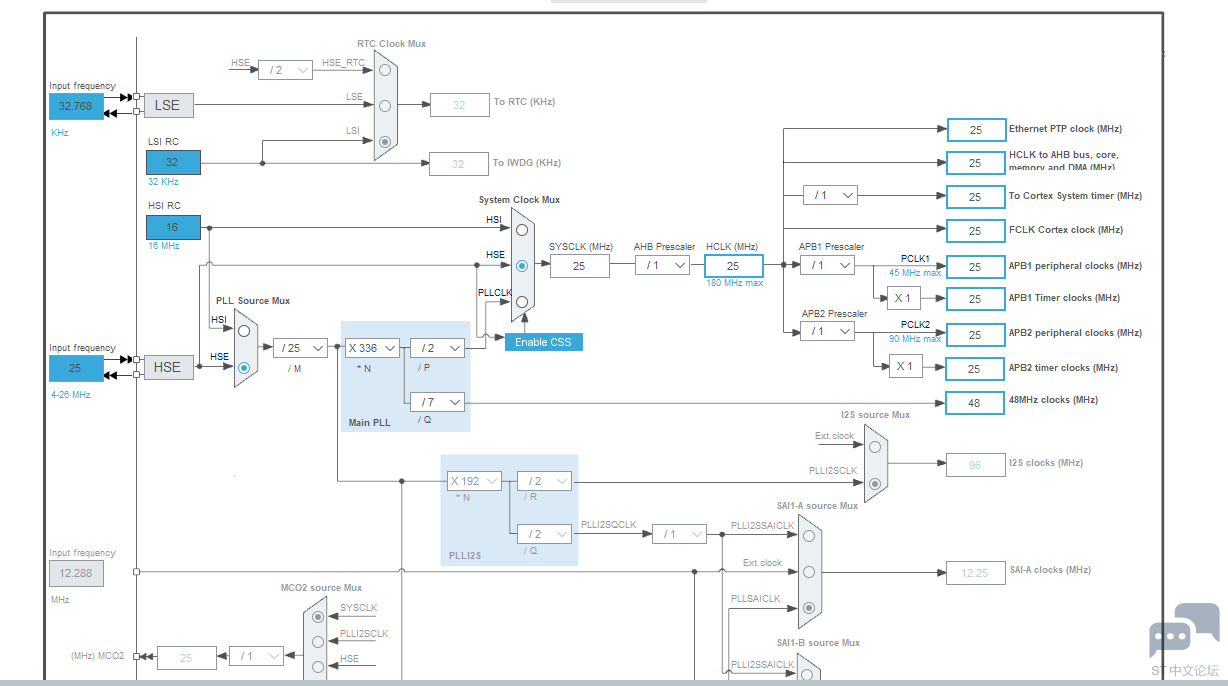

主控使用stm32F427IIH6，用CUBEIDE使用外部晶振配置成25MHz，单片机运行正常

stm32时钟配置 [相关图片]

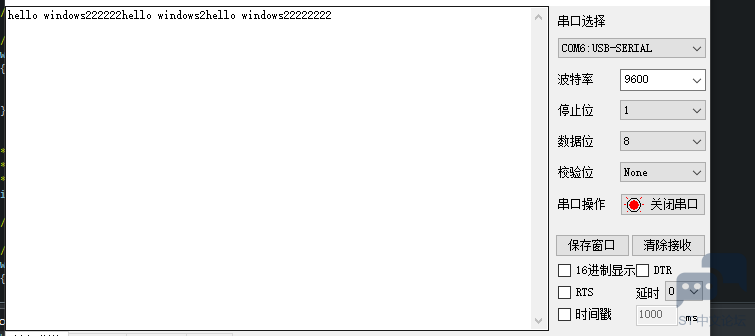

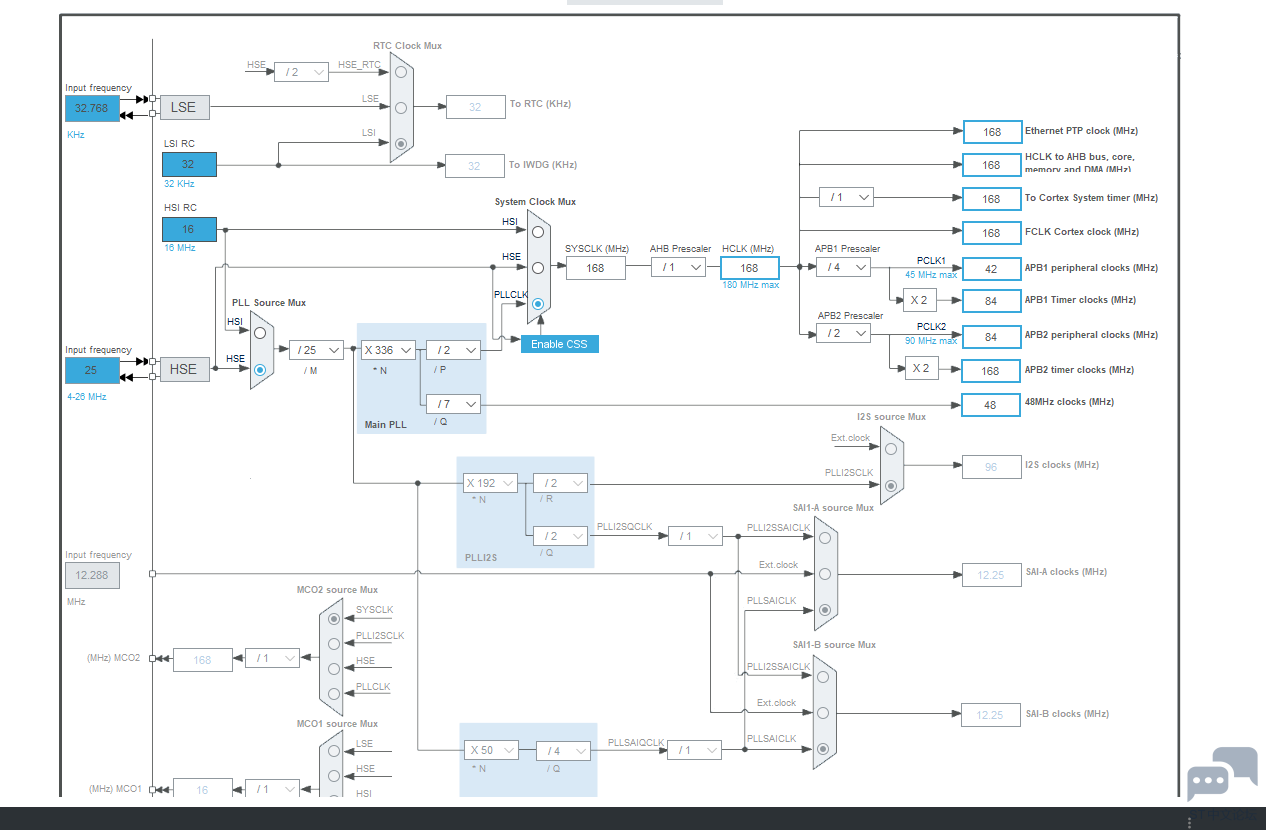

使用外部或内部晶振，时钟配置成168MHz，放在定时器中断里的led翻转函数，led没有闪烁，串口打印乱码，有的时候复位之后可以正常运行几秒，读取SDRAM，串口打印也是正常的。如图：

stm32时钟配置 [相关图片]

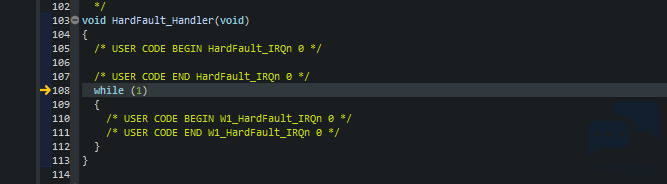

调试会一直卡在这个函数里面

stm32时钟配置 [相关图片]

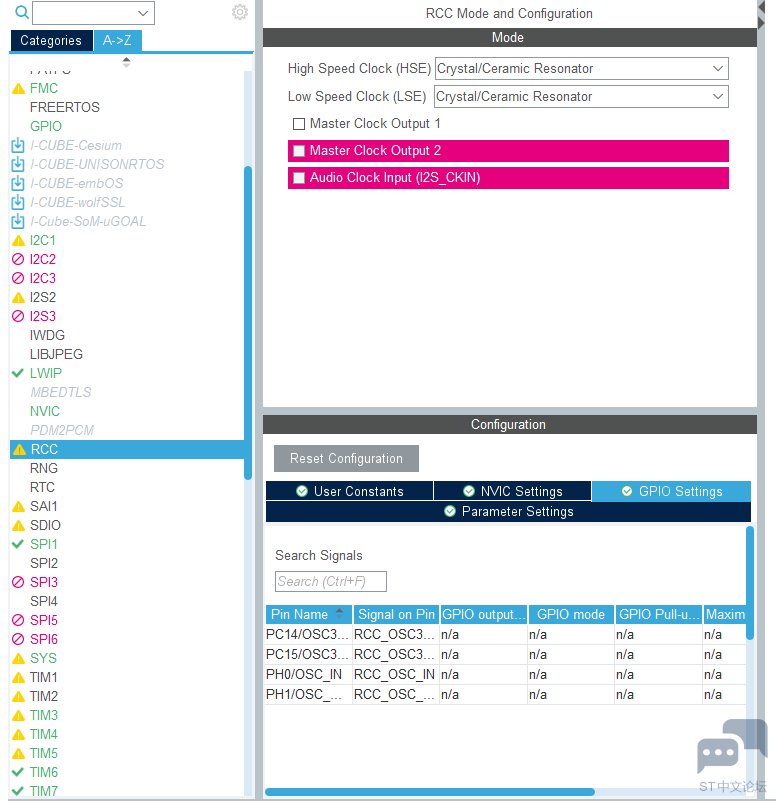

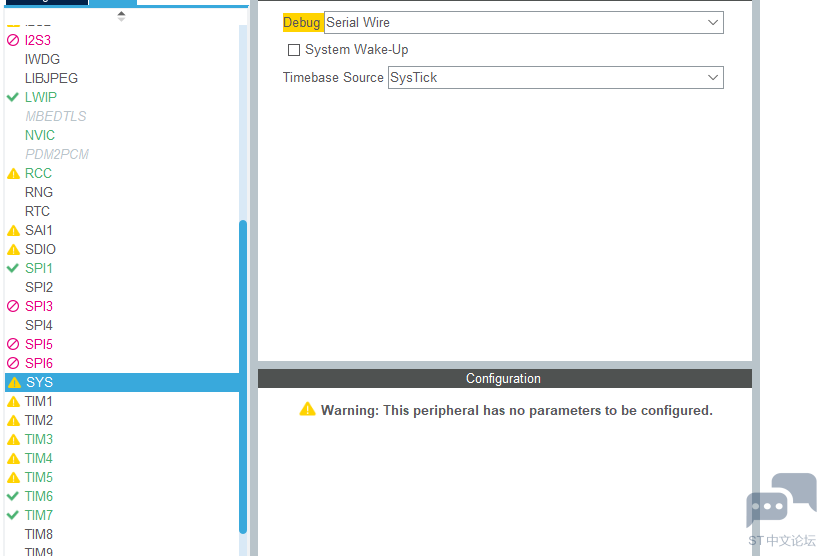

SYSTEM和RCC是这样的

stm32时钟配置 [相关图片]

如需获得 stm32 等器件的更多信息，请点击链接或点击此处联系在线客服！

7个回答

butterflyspring
最佳答案
回答时间: 2023-07-04 10:30:37

kang% 发表于 2023-4-14 11:28

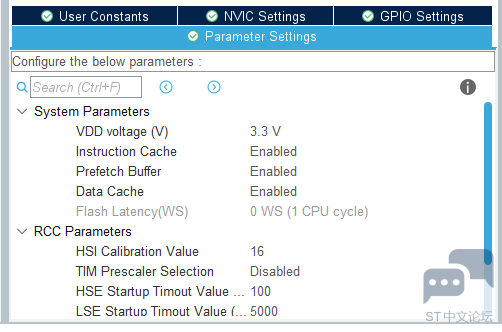

[md]![0dd1b2b9ff6ffeede5a8e2170242c7d.png](data/attachment/forum/202304/14/112841ad7x77syinnsvicp. ...

电源图没看出什么异常来。要不将Latency 在168M下设置到最大7 试试，另外同时量测一下实际的VCC 有没有被拉低的现象。
xmshao
回答时间: 2023-07-04 10:48:11

你基于CubeMx做的配置，时钟配置方面应该没啥问题,除非你后来另外调整相关参数。给些建议供参考：静下心来检查下有无越界访问的问题，比方在做Printf时提取数据时是否可能发生越界的情况。检查下有无访问对齐方面的问题。再就是中断嵌套方面，是否可能有发生堆栈溢出的情况，可以适当调整下栈大小。还有，系统电源方面的问题，供电稳定性、电源相关脚的处理，比如VCAP脚等。
kang%
回答时间: 2023-07-04 11:19:30

xmshao 发表于 2023-4-13 14:43

你基于CubeMx做的配置，时钟配置方面应该没啥问题,除非你后来另外调整相关参数。给些建议供参考：

不使用PLL，SYSCLK直接用外部25MHz。然后APB总线都配置成25MHz，晶振时单片机运行很稳定
butterflyspring
回答时间: 2023-07-04 11:42:23

楼主检查一下latency 的设置看看。如果是VDD电压低于2.7v, 还需要增加相应的latency。
kang%
回答时间: 2023-07-04 12:07:50

butterflyspring 发表于 2023-4-14 10:12

楼主检查一下latency 的设置看看。如果是VDD电压低于2.7v, 还需要增加相应的latency。 ...

SYSCLK和HCLK配置成25MHz是FLASH_LATENCY_0 , 168MHz是FLASH_LATENCY_5 , 然后我刚刚改低了一点，把频率设置成40MHz，单片机也可以正常运行。。。。。
kang%
回答时间: 2023-07-04 12:27:47

kang% 发表于 2023-4-14 10:59

SYSCLK和HCLK配置成25MHz是FLASH_LATENCY_0 , 168MHz是FLASH_LATENCY_5 ,

然后我刚刚改低了 ...

[md]
kang%
回答时间: 2023-07-04 12:58:33

butterflyspring 发表于 2023-4-14 14:23

电源图没看出什么异常来。要不将Latency 在168M下设置到最大7 试试，另外同时量测一下实际的VCC 有没有 ...

换了块开发板，可以正常调试了，哎，我真服了啊，搞一块有问题的核心板让我调软件
