电机库5.4.3编码器模式 启动错误反向旋转

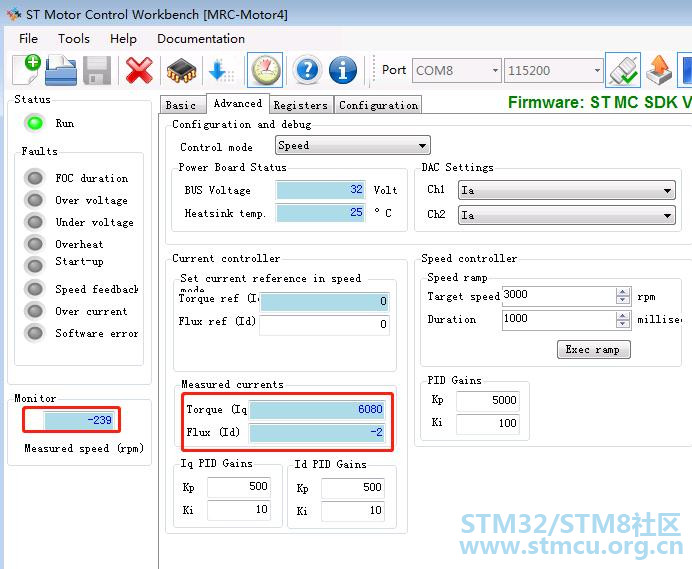

Consen 提问时间: 2023-10-01 07:03:00 / 未解决| 各位好 不知有没有人使用电机库调试电机时遇到类似问题。 使用编码器模式启动需要执行编码器对齐操作，但是有电机调试的时候，执行完毕对齐操作，即Encoder Alignment，再启动电机，速度模式下会出现下发正速度，电机往反方向旋转，电流较大，会报电压低故障。 一旦出现，就一直这样的状态，并且只有重新编码器对齐一下才会恢复，但是保不准什么时候又会出现。 还望知情人士提点建议~ 谢谢啦~ ![电机库5.4.3编码器模式 启动错误反向旋转 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230621/125527cjmtsccx33xhzomb.jpg "电机库5.4.3编码器模式 启动错误反向旋转 [相关图片]")
主控STM32F303 ；编码器模式 AB信号接入 无Z信号；20000HZ PWM频率；2ms速度调节周期； |
7个回答
- 李康1202 回答时间: 2023-10-01 07:26:37
顶一下
慎微 回答时间: 2023-10-01 07:58:18基于Z相，测 试 A B 相的 相位【正转和 反转的】记录后，以此分别来设定 正转和 反转的参数啊。
- Consen 回答时间: 2023-10-01 08:19:54基于Z相，测 试 A B 相的 相位【正转和 反转的】记录后，以此分别来设定 正转和 反转的参数啊。 ...
你好 谢谢回复 目前接的是增量式编码器 只接了AB，没有Z信号，FOC电机库我看到说明是支持仅有AB信号的，而且电机库配置的时候，也并没有显示要添加Z信号GPIO。
Consen 回答时间: 2023-10-01 08:45:10 查这个问题已经查了好久，还是没头绪，从对齐函数开始，能检查的变量在正常运行和异常运行时进行了对比，没发现什么异常现象。。目前在运行中添加了期望转速与实际转速的判断，异常停机重新执行对齐启动，先将就处理一下。。。 再补充一下，出现异常后，下发正速度，电机负方向旋转，下发负速度，电机会正方向旋转，说明应该是驱动执行电机旋转部分出现了异常，电机原理研究不够深入，还是不能确认是哪里的问题。
jys201801 回答时间: 2023-10-01 09:03:18顶顶
出大頭 回答时间: 2023-10-01 09:34:04試試把encoder AB腳位對調，應該就可以了。
- 侯爷 回答时间: 2023-10-01 09:50:54
解决了吗？我遇到同样的问题
