用STLINKV2给STM32L4R5下载程序时如何连线
hzhtianshi 提问时间: 2023-09-18 19:57:58 / 未解决| 最近在调试STM32L4R5这个板子，买了ST-LINKV2下载器，但是不知道如何将下载器与板子相连。用ST-LINKV2下载只需要4根线：VCC、GND、SWCLK和SWDIO。但是板子上板载的SWD和SLINK并没有标明。请调试过的朋友指导一下 |
如需获得 6个回答
corez 回答时间: 2023-09-18 20:26:21使用Nucleo板上的ST morpho连接器，可以与外接的ST-LINKV2调试器连接，同时要断开Nucleo板载的STLINKV2调试器。连接外接的ST-LINKV2调试器方法如下： SWCLK CN11引脚15、SWDIO CN11引脚13和NRST CN11引脚14，与VDD_MCU相同的I/O电平。

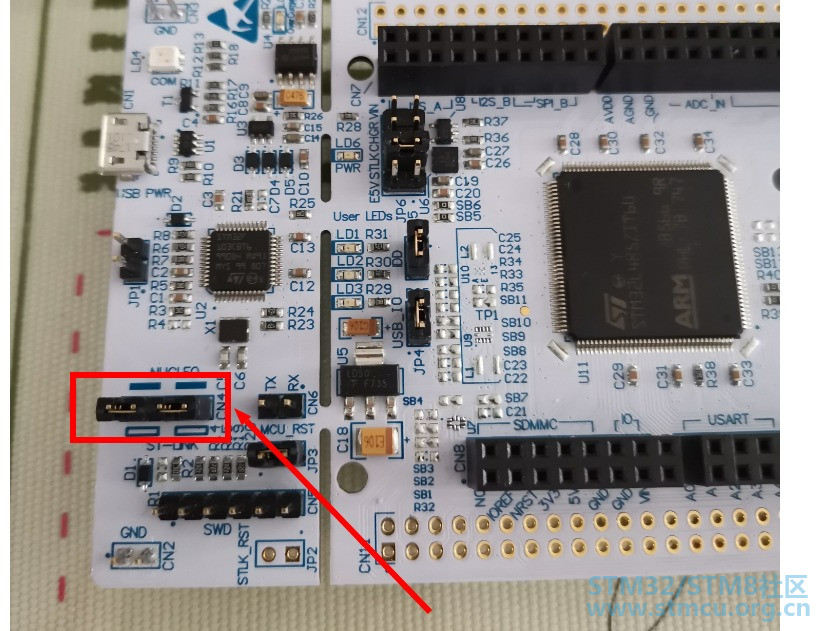

七哥 回答时间: 2023-09-18 20:58:13 如果你想要用外部ST-Link V2给板子烧程序，你需要把这两个跳线帽移除。这两个跳线中的其中两个管脚连到了板载ST-Link V2上的SWCLK、SWDIO管脚，另两端就是接的目标板的SWCLK、SWDIO管脚，具体是哪个，请看一下原理图。 然后，接下来接法，你应该就会了，需要连接目标板SWCLK、SWDIO与你的自己外挂的ST-Link V2，再接根GND线。如果需要接复制管脚的话，把JP3跳线帽移除，接到其中连接到目标板的那根复位信号管脚。
- hzhtianshi 回答时间: 2023-09-18 21:28:59使用Nucleo板上的ST morpho连接器，可以与外接的ST-LINKV2调试器连接，同时要断开Nucleo板载的STLINKV2调试 ...
谢谢您的解答，明白是什么意思了
hzhtianshi 回答时间: 2023-09-18 21:53:53如果你想要用外部ST-Link V2给板子烧程序，你需要把这两个跳线帽移除。这两个跳线中的其中两个管脚连到了 ... 感谢您的解答！知道怎么弄了
lebment 回答时间: 2023-09-18 22:22:27不需要连，直接MIRCOUSB用不就完了
butterflyspring 回答时间: 2023-09-18 22:50:28 本身板子上已经有ST-LINK，开发调试直接用就好了。
