想问问在原理图中的SB符号是什么意思？怎么使用连接的引脚？
llbbb 提问时间: 2023-07-03 17:47:20 / 未解决|
|
5个回答
lemonboard 回答时间: 2023-07-03 18:12:14solder bridge 焊桥

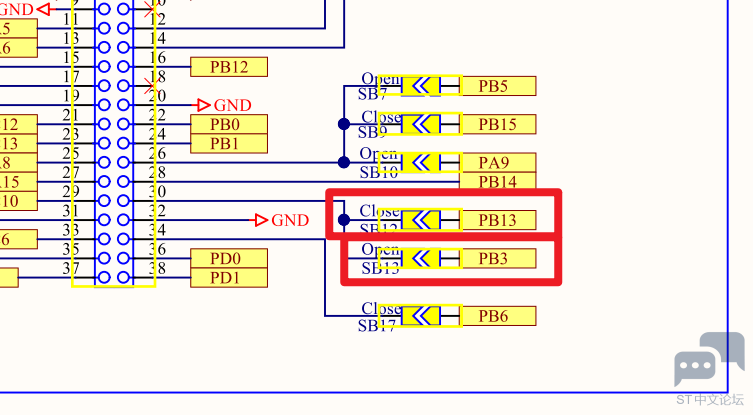

butterflyspring 回答时间: 2023-07-03 18:43:22 就是一个连接桥的意思，连接上就联通了这条线，断开就分开的意思，主要是方便小伙伴们焊接，免得割线恢复不来。如下图所示，这个针座脚到底连接哪个管脚的意思。
myxiexing 回答时间: 2023-07-03 19:02:13看起来，SB只是一个短路跳线的名字。
xmshao 回答时间: 2023-07-03 19:22:32[md]solder bridge 焊桥[md]
- yangjiaxu 回答时间: 2023-07-03 19:42:29
SB这个我也看到过，我觉得就是短接功能吧
