STM32F105RCT6 JTAG 引脚复用,PB3、PB4、PA15不能作为普通IO使用

STM32F105RCT6 JTAG 引脚复用,PB3、PB4、PA15不能作为普通IO使用

PK发型不乱提问时间: 2023-09-11 10:54:17 / 未解决

现在用PA15做实验，

代码：
   GPIO_InitTypeDef  GPIO_InitStructure;

RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA |RCC_APB2Periph_AFIO,ENABLE);

GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE);
GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE);  //

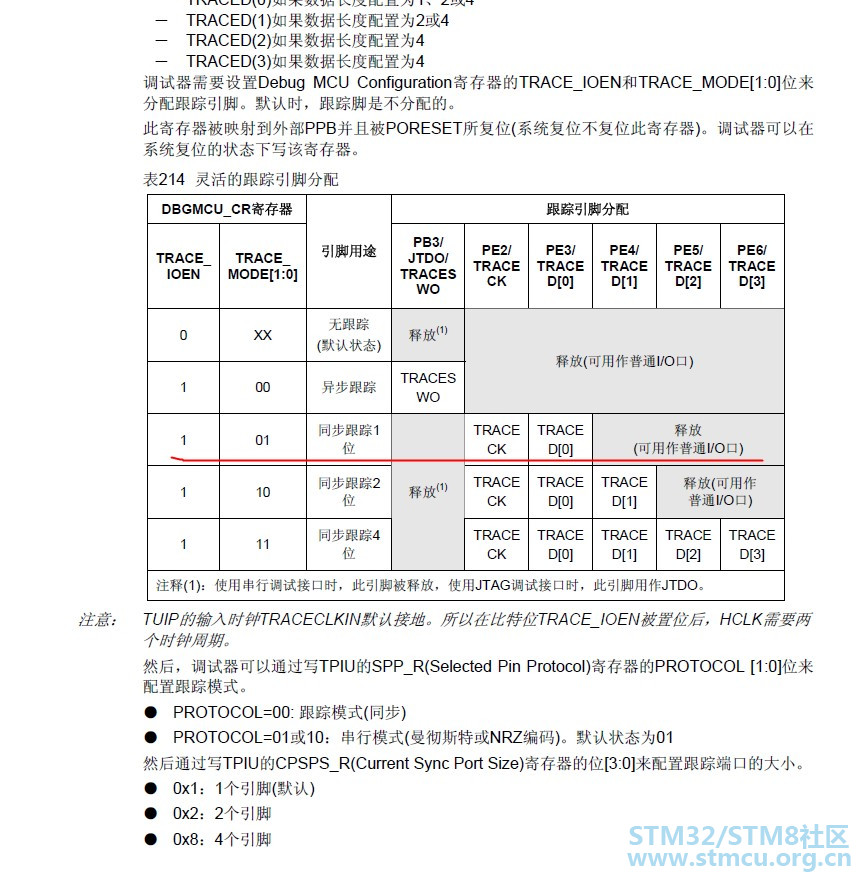

DBGMCU->CR |= ((uint32_t)0x00000070);

   // enable PA15
   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_15;
   GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;                //普通输出模式
   GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;          //5 STM32F105RCT6 JTAG 引脚复用,PB3、PB4、PA15不能作为普通IO使用 [相关图片]

STM32F105RCT6 JTAG 引脚复用,PB3、PB4、PA15不能作为普通IO使用 [相关图片]

0MHz
GPIO_Init(GPIOA, &GPIO_InitStructure); //初始化GPIO
GPIO_SetBits(GPIOA, GPIO_Pin_15);

这是设置有错误么

如需获得 STM32F105RCT6 等器件的更多信息，请点击链接或点击此处联系在线客服！

1个回答

radio2radio
回答时间: 2023-09-11 11:14:25

可以用，这部分GPIO初始化也似乎没有问题。这种早期的STM32在这个功能上面，有bug。解决的办法，是在每次修改引脚的状态之前，再进行一次转换设定: GPIO_PinRemapConfig(GPIO_Remap_SWJ_Disable,ENABLE); GPIO_PinRemapConfig(GPIO_Remap_SWJ_JTAGDisable,ENABLE); （可能只用一条，AFIO的时钟不能关）
