STM32函数地址赋值给变量后结果会自动加1

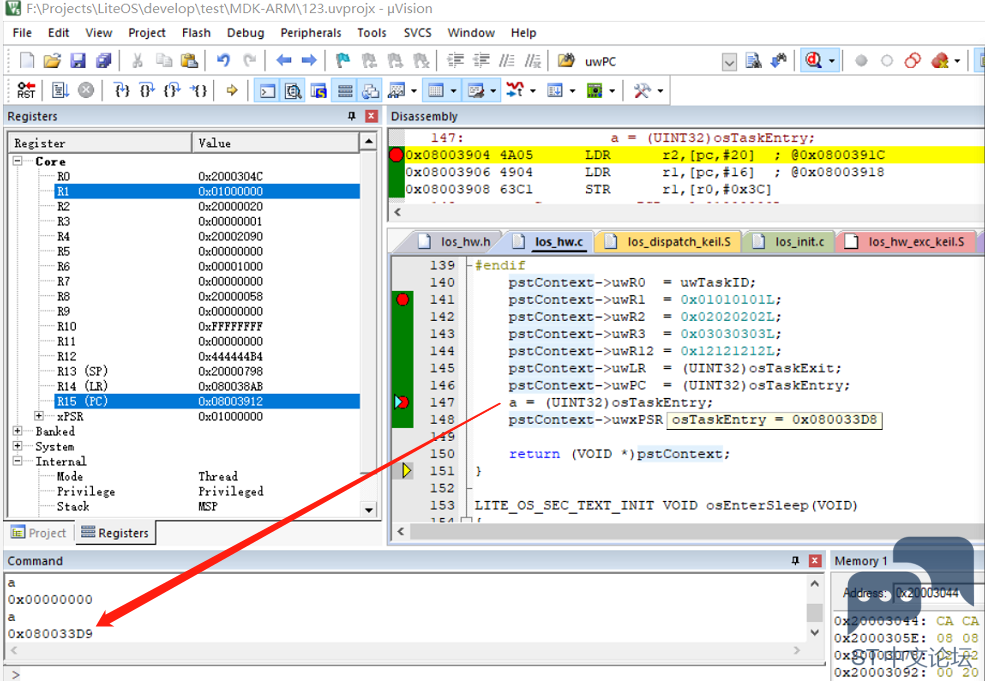

灰泥鳅 提问时间: 2023-08-29 10:42:24 / 已解决| 最近在做LiteOS系统的移植，需要将任务地址（函数地址）赋值给任务堆栈，但是在过程中发现，被赋值的变量会比实际的函数地址多1。比如有函数地址为0x080033D8，将其赋值给变量a后，则变量a的结果会变成0x080033D9，并且将a和该函数地址做比较结果也是相等的，具体现象如下图：  STM32函数地址赋值给变量后结果会自动加1 [相关图片]' title='STM32函数地址赋值给变量后结果会自动加1 [相关图片]' />
目前使用的芯片是STM32F103R8Tx，据我了解，STM32系列芯片仅支持thumb state，即xPSR的T标志必须保持为1，否则会进入故障。而常用的BX指令会导致T标志清零，但如果BX REG指令中目标地址的LSB（最低有效位）为1则不会清零T标志位。看现象，好像CPU具有根据当前的thumb state模式自动将地址的最低有效位设置为1的功能。在freeRTOS系统中，有下面的操作：*pxTopOfStack = ( ( StackType_t ) pxCode ) & portSTART_ADDRESS_MASK; /* PC */ 即它特地使用了portSTART_ADDRESS_MASK在任务地址赋值的时候根据用户设置，决定最低位是否清零。 因此个人推断： ARM会根据T标志，在对PC寄存器的数据操作时，会相应地操作LSB，如果T标志为1则将PC的值复制到目标寄存器后同时将保障结果的LSB为1. 不知道这种推断是否正确，哪位朋友知道相关的权威资料？ |
如需获得 1个回答
xmshao 回答时间: 2023-08-29 11:00:43对于cortex M核的芯片，任何跳转相关地址的最低位，即BIT0都应是1。该位表示将用到的的指令集为Thumb指令。这点在ARM公司提供的各内核的Generic User Guide里 有提及：Bit[0] of any address you write to thePC with a BX, BLX, LDM,LDR, or POPinstruction must be 1for correctexecution, because this bit indicates the required instruction set, and theCortex-M4processoronly supports Thumb instructions
