如何区分pin no 和arduino这个管脚名，目前是STM32F769NI这个MCU
Hsir 提问时间: 2023-07-02 09:10:14 / 未解决|

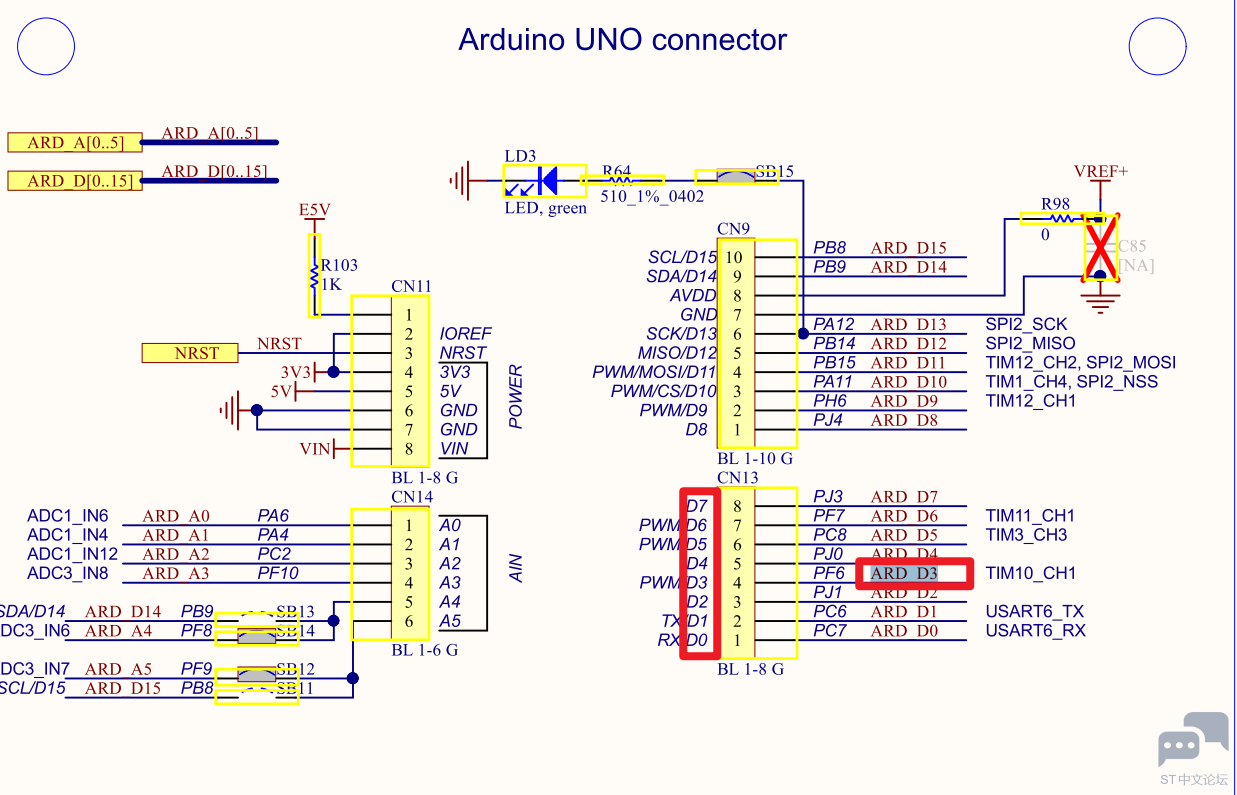

请问pin no 和Arduino应该参考哪个作为自己的管脚名？就是板子上标了D7的原来还有两个同名管脚吗，我在数据手册上直接看到pin no D7，怎么找arduino的 因为在数据手册的comment里也标了一些ARD_D3这种类似的，那么，实际开发的时候看到开发板上的引脚写了D7，我应该是去参考pin no D7 还是ARD_D7呢 他们两种在cubeMX里配置时好像不兼容，是属于不同的引脚 |
如需获得 STM32F769NI 等器件的更多信息，请点击链接或 点击此处 联系在线客服！
1个回答
butterflyspring 回答时间: 2023-07-02 09:36:25 芯片的管脚号和命名以芯片的产品手册datasheet 为准。 Ardunio 是标准接口，接口上有同一的定义，不做为芯片的定义，当然评估板上芯片的引脚会根据功能连接到上面去。CubeMx上的是芯片对应的管脚，软硬件能遵循这个序列。
