定时器问题stm32g030参考手册中的描述不一致
sealoong 提问时间: 2023-08-09 12:35:58 / 已解决|
SMS=111（sms有四位，因为是0111，可以写为111，不算错误）时，计数器可以所选择的输入上计数上升沿或者下降沿，但是sms=111的寄存器中的描述如下图，说只能描述上升沿，这俩我该信哪一个？
435页 |
stm32g030参考手册中的描述不一致 [相关图片]' title='定时器问题stm32g030参考手册中的描述不一致 [相关图片]' />
如需获得 3个回答

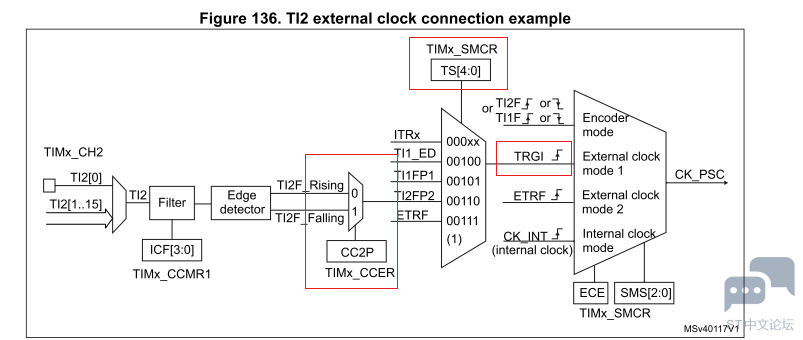

butterflyspring 回答时间: 2023-08-09 13:03:15 楼主结合图示和下面的注释来看，在寄存器描述上已经说明了sms=0111是指的选择出发信号（TRGI）的上升沿。 这个在图示上已经表明是只有上升沿了。 另外楼主所说的外接信号的边沿是由TIMX_CCER寄存器选择的，详细可看图示下面注释的第四条。
- sealoong 回答时间: 2023-08-09 13:30:54
435页
- sealoong 回答时间: 2023-08-09 13:48:51![timer4externalclock1.png](data/attachment/forum/202202/21/115801hnf7dxf6x9oonxfw.png?imageMogr ...
[md]了不起大佬
