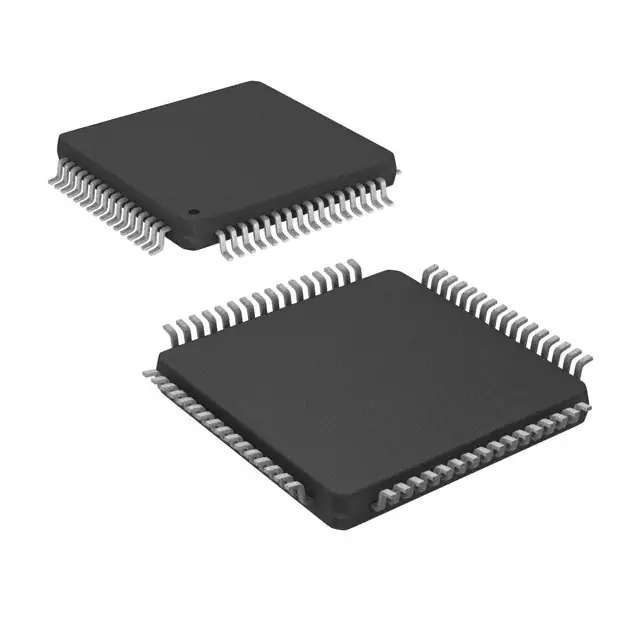

VCA8617PAGR是一款8通道可变增益放大器，非常适合便携式超声应用。卓越的动态性能可用于低功耗、高性能的便携式应用。每个信道由20dB增益低噪声前置放大器（LNA）和可变增益放大器（VGA）组成。LNA的差分输出可通过8x10交叉点开关进行切换，该开关可通过串行接口输入端口进行编程。
LNA的输出直接馈入VGA级。VGA由两部分组成，一个电压控制衰减器（VCA）和一个可编程增益放大器（PGA）。PGA的增益和增益范围可以单独进行数字配置。PGA的增益可以在25dB、30dB、35dB和40dB的四个离散设置之间变化。VCA有四个可编程的最大衰减设置：29dB、33dB、36.5dB和40dB。此外，VCA可以通过控制电压从0dB连续变化到29dB、33dB、36.5dB和40dB的最大值。
PGA的输出直接馈入集成低通滤波器。
特色
- 3V运行
- 低输入噪声：
- fIN=5MHz时为1.05nV/√Hz
- 极低功率运行：
- 103mW/通道
- 集成低通、抗失真巴特沃斯滤波器
- 14.5MHz带宽
- 集成输入箝位二极管
- 差动输出
- 集成输入LNA
- 可读控制寄存器
- 集成连续波处理器
