描述LMH6515SQ/NOPB是一款高性能数字控制可变增益放大器（DVGA）。它将精密增益控制与低噪声、超线性差分放大器相结合。通常，LMH6515SQ/NOPB在广泛的混合信号和数字通信应用中驱动高性能ADC，例如移动无线电和蜂窝基站，其中需要自动增益控制（AGC）来增加系统动态范围。当与高速ADC结合使用时，系统动态范围可扩展至32 dB。
LMH6515SQ/NOPB具有差分输入和输出，允许单个5V电源上的大信号摆动。它被设计为接收来自RF元件的信号并维持端接阻抗环境。输入阻抗为200Ω？电阻。输出阻抗为200？或400？并且是用户可选择的。独特的内部架构允许与单端和差分输入信号一起使用。
LMH6515SQ/NOPB的输入信号通过具有31个精确1dB步长的高度线性数字控制衰减器进行缩放。衰减器输出为高增益、超线性差分跨导器提供输入信号。跨导器差分输出电流可以通过使用片上200？或400？荷载。跨导增益为0.1 Amp/Volt，当驱动200？当驾驶400？负载片上数字锁存器用于增益设置的本地存储。增益阶跃稳定时间为5ns，已注意降低带宽和相位对增益设置的灵敏度。

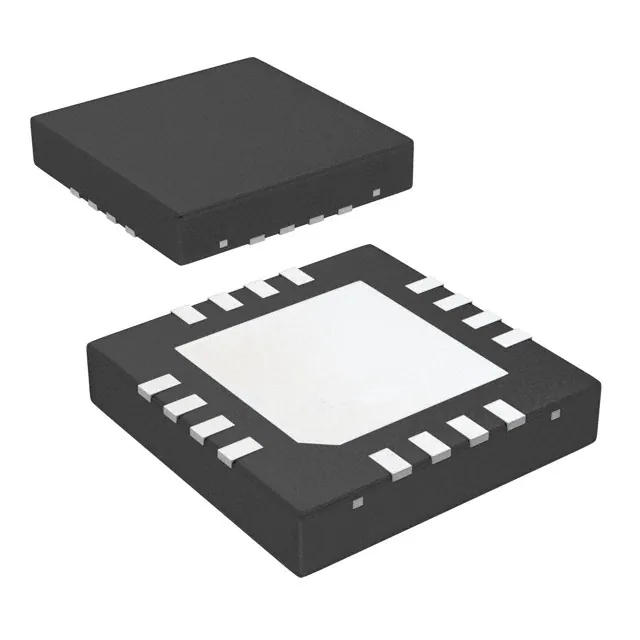

LMH6515SQ/NOPB在工业温度范围？40°C至+85°C。LMH6515SQ/NOPB采用16引脚热增强WQFN封装。
特色
- 31 dB范围内的可调增益
- 精确的1dB增益步长
- 并行5位增益控制
- 片上寄存器存储增益设置
- 全差分信号路径
- 单端到差动能力
- 200? 输入阻抗
- 小型封装（4 mm x 4 mm）WQFN封装
- 600 MHz带宽@100？负载
- 40 dBm OIP3@75 MHz，200？负载
- 20 dB至30 dB最大增益
- 可选择200Ω的输出阻抗？或400？
- 8.3 dB噪声系数
- 5 ns增益阶跃切换时间
- 100 mA电源电流
所有商标均为其各自所有者的财产。
描述LMH6515是一款高性能数字控制可变增益放大器（DVGA）。它将精密增益控制与低噪声、超线性差分放大器相结合。通常，LMH6515在广泛的混合信号和数字通信应用中驱动高性能ADC，例如移动无线电和蜂窝基站，其中需要自动增益控制（AGC）来增加系统动态范围。当与高速ADC结合使用时，系统动态范围可扩展至32 dB。
LMH6515具有差分输入和输出，允许单个5V电源上的大信号摆动。它被设计为接收来自RF元件的信号并维持端接阻抗环境。输入阻抗为200Ω？电阻。输出阻抗为200？或400？并且是用户可选择的。独特的内部架构允许与单端和差分输入信号一起使用。
LMH6515的输入信号由具有31个精确1dB步长的高度线性数字控制衰减器进行缩放。衰减器输出为高增益、超线性差分跨导器提供输入信号。跨导器差分输出电流可以通过使用片上200？或400？荷载。跨导增益为0.1 Amp/Volt，当驱动200？当驾驶400？负载片上数字锁存器用于增益设置的本地存储。增益阶跃稳定时间为5ns，已注意降低带宽和相位对增益设置的灵敏度。
LMH6515在工业温度范围内工作？40°C至+85°C。LMH6515采用16针热增强WQFN封装。
