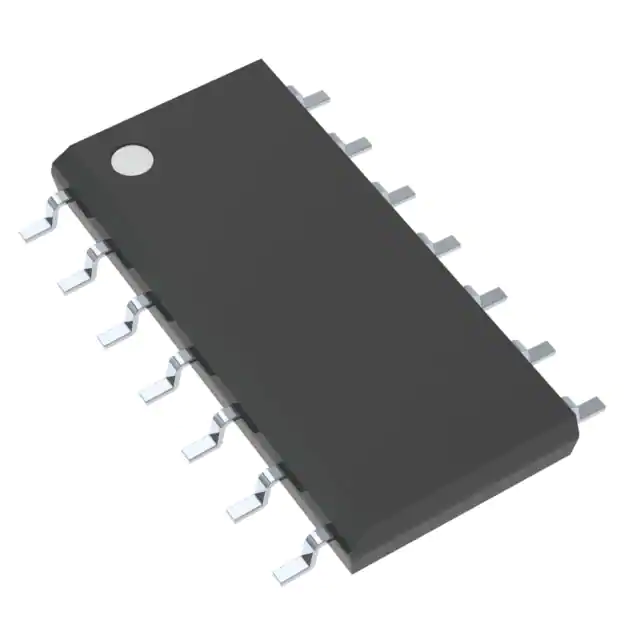

VCA822IDR器件是一种直流耦合、宽带、V/V线性、连续可变、电压控制增益放大器。它为单端转换提供差分输入，具有高阻抗增益控制输入，用于将增益从增益电阻器（RG）和反馈电阻器（RF）设置的标称最大增益降低40dB。
VCA822IDR器件的内部架构包括两个输入缓冲器和一个与乘法器核心集成的输出电流反馈放大器级，以提供不需要外部缓冲的完整可变增益放大器（VGA）系统。最大增益由两个电阻器外部设置，提供设计灵活性。最大增益设置在+2 V/V和+100 V/V之间。VCA822IDR设备的增益控制电压在±5V电源下工作，当控制电压从+1 V变化到1 V时，VCA822IDR设备以V/V为单位线性调整增益。例如，将最大增益设置为+10 V/V，VCA822 IDR设备在增益控制范围的–1 V输入时提供10 V/V至0.1 V/V。VCA822IDR器件提供了出色的增益线性。对于20 dB的最大增益和0 V和1 V之间变化的增益控制输入电压，增益偏差不超过±0.3 dB（+25°C时的最大值）。
特色
- 150 MHz小信号带宽
（G=+10 V/V） - 137 MHz，5 VPP带宽（G=+10 V/V）
- 0.1dB增益平坦度至28 MHz
- 1700 V/μs转换率
- >40 dB增益调整范围
- 高增益精度：20 dB±0.3 dB
- 高输出电流：±160 mA
