OPA699IDR是一款宽带电压反馈运算放大器，提供双极输出电压限制，增益为+4时稳定。当输出试图超过这些限制时，两个缓冲的限制电压控制输出。这种新的输出限制架构将限制器偏移误差保持在±10mV。运算放大器在极限值20mV内线性工作。
窄非线性范围和低限幅偏移的组合允许将限幅电压设置在所需线性输出范围的100mV内。从限制中快速恢复1ns可确保过驱动信号对信号通道是透明的。在输出端（而不是输入端）实现限制功能，为任何增益提供指定的限制精度，并允许OPA699IDR用于所有标准运算放大器应用。
非线性模拟信号处理电路将受益于OPA699IDR从线性操作到输出限制的急剧转变。快速恢复时间支持高速应用。

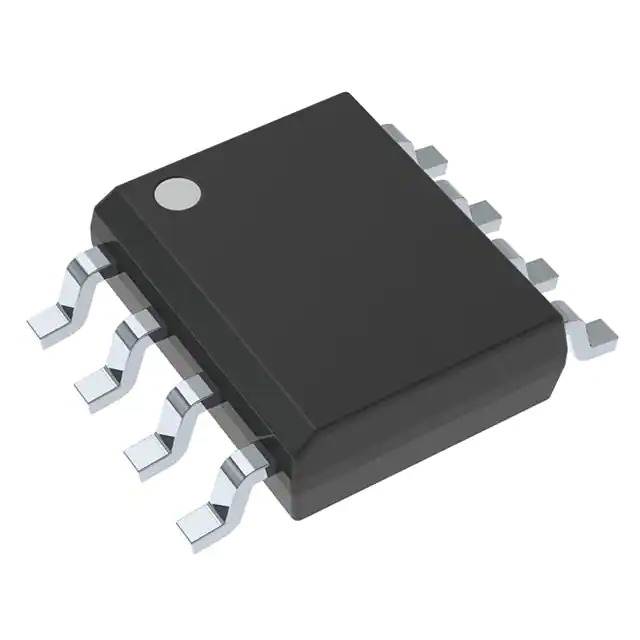

OPA699IDR采用SO-8封装中的行业标准引脚。对于需要快速恢复输出限制的低增益应用，请考虑OPA698。
特色
- 高线性接近极限
- 超速快速恢复：1ns
- 限制电压精度：±10mV
- –3dB带宽（G=+6）：260MHz
- 增益带宽乘积：1000MHz
- G+4V/V稳定
- 睡眠率：1400V/μs
- ±5V和+5V电源操作
- 低增益版本：OPA698
- 应用
- 具有快速超速恢复的跨阻抗
- 快速限幅ADC输入驱动器
- 低道具延迟比较器
- 非线性模拟信号处理
- 差分放大器
- 如果限幅放大器
- OPA689升级
