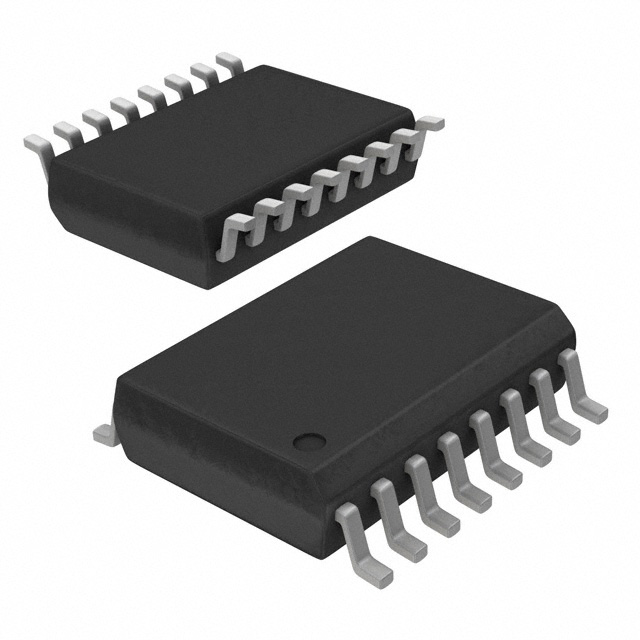

MAX14850ASE+是16针NSOIC封装中的六通道数字隔离器。该六通道数字隔离器采用Maxim的工艺技术,其单片设计在具有不同功率域的电路之间提供了紧凑且低成本的数字信号传输。该技术实现了低功耗和稳定的高温性能。四个单向通道的每一个都能够DC到50Mbps,四个通道中的两个通道在每个方向上通过隔离屏障传递数据。这两个双向信道是开放漏极,每个信道的数据速率从DC到2Mbps。隔离器每侧的独立3V至5.5V电源也适合用作电平转换器。它用于工业控制系统、电信系统、电池管理、隔离RS232、RS485/RS422和I2C、SPI、SMBus、PMBusK接口。
特色
- 电源电压范围为3V至5.5V
- 工作温度范围为-40°C至125°C
- 高压环境保护,600V RMS隔离60秒
- 单向输出短路保护
- 200VRMS工作隔离电压50年
- 完整的数字隔离解决方案,4条单向信号路径,2进/2出
- 两条双向开放漏极信号路径,50Mbps(最大)单向数据速率
- 2Mbps(最大)双向数据速率
- 兼容多种接口标准,I2C、SPI、RS232、RS422/RS485和SMBus、PMBus接口
应用
- 电池管理
- I2C、SPI、SMBus、PMBus?接口
- 工业控制系统
- 隔离RS-232、RS-485/RS-422
- 医疗系统
- 电信系统
