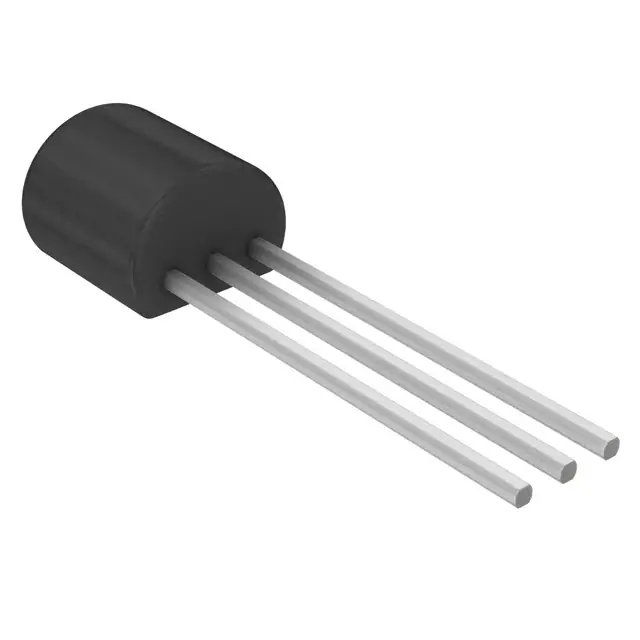

2N7000

Name: 2N7000
Brand: 意法半导体 (STMicroelectronics)
SKU: 7152844-2N7000
Price: 10.705006 CNY
Availability: InStock
Rating: 5 (1 reviews)

描述:场效应管类型: n通道漏源电压标 (Vdss): 60 V 漏源电流 (Id) @ 温度: 350毫安 (Tc) 最大功耗: 1W（Tc）供应商设备包装: TO-92-3 工作温度: -55摄氏度~150摄氏度（TJ）
品牌: 意法半导体 (STMicroelectronics)
交期:5-7 工作日

渠道:

自营
得捷
贸泽

起订量: 1

库存: 9000
单价: ¥10.70501
数量:
- +
总计: ¥10.71

在线询价

温馨提示: 请填写以下信息，以便客户代表及时与您沟通联系。

规格参数

场效应管类型 n通道
技术 MOSFET（金属氧化物）
场效应管特性 -
工作温度 -55摄氏度~150摄氏度（TJ）
漏源电压标 (Vdss) 60 V
安装类别通孔
驱动器电压（最大Rds，最小Rds打开） 4.5V, 10V
最大功耗 1W（Tc）
供应商设备包装 TO-92-3
包装/外壳至226-3，至92-3（至226AA）
开启电压 (Vgs(th) @ ld) 3V @ 250A
制造厂商意法半导体 (STMicroelectronics)
最大栅源极电压 (Vgs) ±18V
导通电阻 Rds(ON) 5欧姆 @ 500毫安, 10V
部件状态过时的
最大输入电容 (Ciss) @ Vds 43 pF @ 25 V
总栅极电荷 (Qg) @ Vgs 2nC@5V
漏源电流 (Id) @ 温度 350毫安 (Tc)

2N7000 产品详情

这些N沟道小信号MOSFET使用ON Semiconductor专有的高单元密度DMOS技术生产。这些产品的设计旨在最大限度地减少导通电阻，同时提供坚固、可靠和快速的开关性能。它们可用于要求高达400 mA DC的大多数应用，并可提供高达2 A的脉冲电流。这些产品特别适用于低电压、低电流应用。

特色

电压控制小信号开关
高饱和电流能力
坚固可靠
低RDS的高密度电池设计（ON）

应用

小型伺服电机控制
功率MOSFET栅极驱动器
各种开关应用

（图片：引出线）
