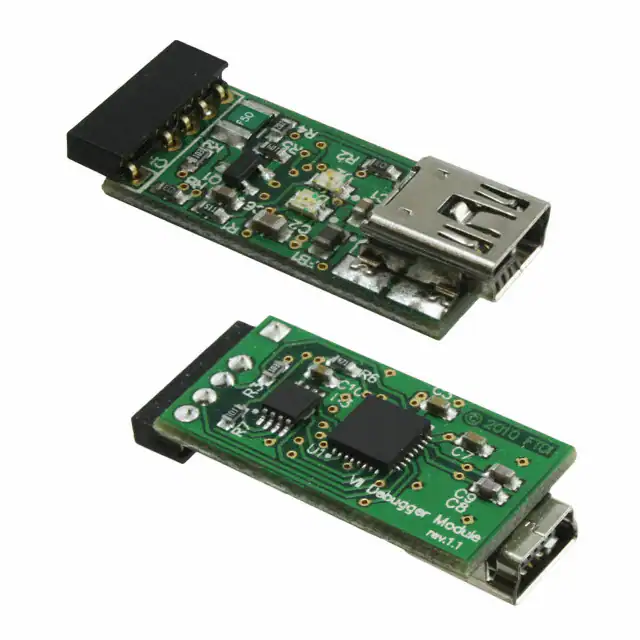

VNC2调试模块旨在提供Vinculum II IDE开发软件与FTDI VinculumⅡ（VNC2）USB主机控制器设备上的调试接口引脚之间的连接。VNC2调试模块由一个带有USB miniB连接器的微型板组成，该微型板为PC上运行的Vinculum II IDE开发工具提供USB连接。VNC2调试组件可用于编程和调试VNC2设备上运行的固件。该模块通过一个6路、2毫米间距、带键的母连接器连接到VNC2设备。基于V2DIPx-x、VNC2的开发模块配备了一个兼容的公连接器，以托管VNC2调试模块。打算将模块与自己的基于VNC2的硬件一起使用的设计师需要在其硬件上具有类似的兼容公连接器。有关调试接口和连接器的详细信息将在本文档的后续章节中概述。
一个USB“mini-B”型插座，用于连接电脑
板载FTDI FT232R，为VNC2调试端口提供从USB到串行接口的转换
USB带宽消耗低
USB 2.0全速兼容
UHCI/OHCI/EHCI主机控制器兼容
+至V2DIP-x模块的5V电源输出（如果需要）
USB供电
VNC2 IC设计的编程和调试
电源和交通指示灯LED
6路键控连接器，支持FTDI系列V2DIPx-x开发模块
-40至+85℃工作温度范围
