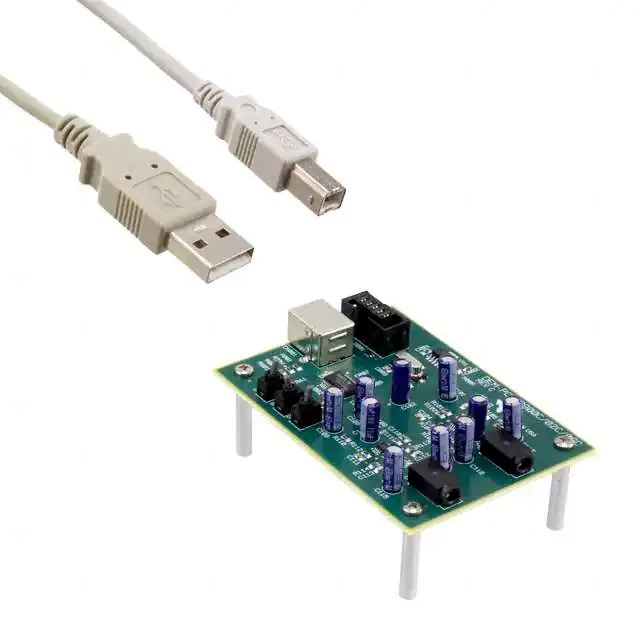

PCM2906CEVM-U是德州仪器公司的单芯片USB立体声音频编解码器，具有USB兼容全速协议控制器和S/PDIF。USB协议控制器不需要软件代码。PCM2906CEVM-U采用SpAct架构，这是TI的独特系统，可从USB数据包中恢复音频时钟。具有SpAct的片上模拟PLL能够以低时钟抖动进行播放和记录，以及独立的播放和记录采样率。
特色
- 片上USB接口：
- 带全速收发器
- 完全符合USB 2.0规范
- 通过USB-IF认证
- USB自适应播放模式
- USB异步记录模式
- 总线供电
- 16位Delta Sigma ADC和DAC
- 采样率：
- DAC：32、44.1、48 kHz
- 模数转换器：8、11.025、16、22.05、32、44.1、48kHz
- 单12 MHz时钟源片上时钟发生器
- S/PDIF输入/输出
- 单电源：
- 5 V典型值（VBUS）
- 立体声ADC：
- VBUS=5 V时的模拟性能：
- THD+N=0.01%
- 信噪比=89 dB
- 动态范围=89 dB
- 抽取数字滤波器：
- 通带纹波=±0.05 dB
- 阻带衰减=–65 dB
- 单端电压输入
- 包括抗锯齿滤波器
- 包括数字HPF
- VBUS=5 V时的模拟性能：
- 立体声DAC：
- VBUS=5 V时的模拟性能：
- THD+N=0.005%
- 信噪比=96 dB
- 动态范围=93 dB
- 过采样数字滤波器：
- 通带纹波=±0.1 dB
- 阻带衰减=–43 dB
- 单端电压输出
- 包括模拟LPF
- VBUS=5 V时的模拟性能：
- 多功能：
- 人机接口设备（HID）功能：
- 音量和静音控制
- 挂起标志功能
- 人机接口设备（HID）功能：
- 28针SSOP封装
