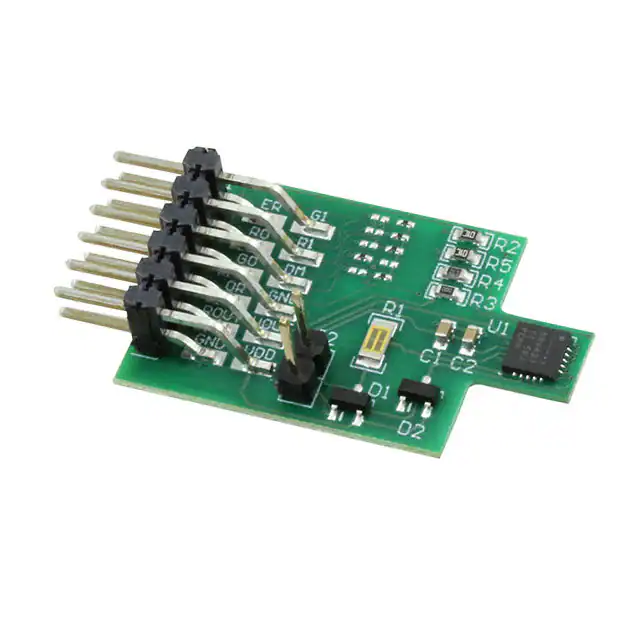

DRV421EVM专为磁闭环电流传感解决方案设计，可实现隔离、精确的直流和交流电流测量。该设备同时提供专有的集成磁通门传感器和所需的模拟信号调节，从而将部件数量和成本降至最低。磁通门传感器的低偏移和漂移，以及优化的前端电路，带来无与伦比的测量精度。
DRV421EVM提供所有必要的电路块以驱动电流传感反馈回路。传感器前端电路后面是一个滤波器，该滤波器可以配置为与广泛的磁芯一起工作。与传统的单端驱动方法相比，集成的250 mA H桥驱动补偿线圈，同时使电流测量范围加倍。该设备还提供精确的电压基准和分流感测放大器，以生成和驱动模拟输出信号。
特色
- 高精度集成磁通门传感器
- 偏移和漂移：最大值±8μT，典型值±5 nT/°C
- 扩展电流测量范围
- H桥输出驱动：±250 mA典型值，5 V
- 精密分流传感放大器
- 偏移和漂移（最大值）：±75μV，±2μV/°C
- 增益误差和漂移（最大值）：±0.3%，±5 ppm/°C
- 精度参考值
- 精度和漂移（最大值）：±2%，±50 ppm/°C
- 引脚可选电压：2.5 V或1.65 V
- 可选比率模式：VDD/2
- 磁芯消磁特性
- 诊断功能：超限和错误标志
- 电源电压范围：3.0 V至5.5 V
- 在-40°C至+125°C的扩展工业温度范围内完全指定
