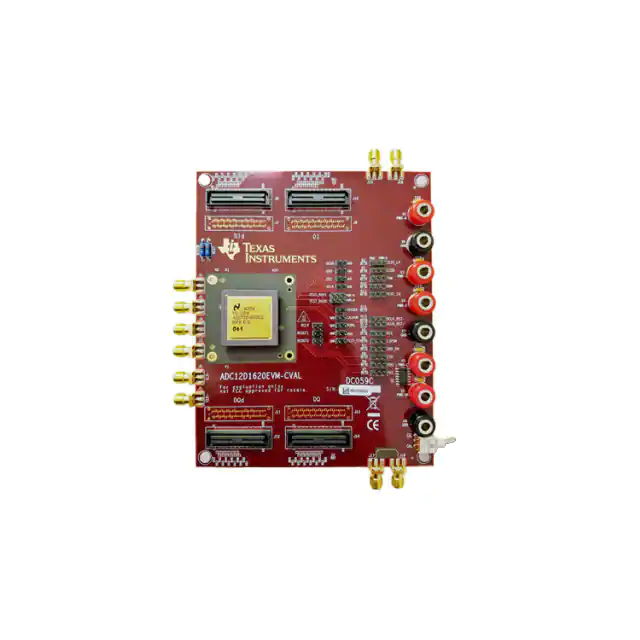

与ADC12D1600QML相比，ADC12D1620QML设备使用了重新设计的封装，以实现更好的ENOB、SNR和X-talk。正如其前身一样，ADC12D1620QML是一款低功耗、高性能的CMOS模数转换器（ADC），在交错模式下以高达3.2GSPS的采样率以12位分辨率对信号进行数字化。它还可以用作采样率高达1.6 GSPS的模拟通道ADC。对于低于800MHz的采样率，存在低采样节能模式（LSPSM），可将每个信道的功耗降低到低于1.4W（典型）。ADC可支持低至200 MSPS的转换率。
特色
- 300 krad（Si）的总电离剂量（TID）
- 单事件功能中断（SEFI）测试
- 单事件锁存（SEL）>120 MeV cm2./毫克
- 冷备用能力
- 宽温度范围–55°C至+125°C
- 功耗=3.8 W或2.7 W（1600或800 MHz时钟）
- 3 dB输入带宽=3 GHz
- 低采样节能模式（LSPSM）可降低功耗并提高f的性能CLK公司≤800 MHz
- 多芯片系统的自动同步功能
- 捕获外部触发器的时间戳功能
- 用于系统调试的输出测试模式
- 1:1非多路复用或1:2或1:4并行多路复用LVDS输出
- 单1.9V电源
