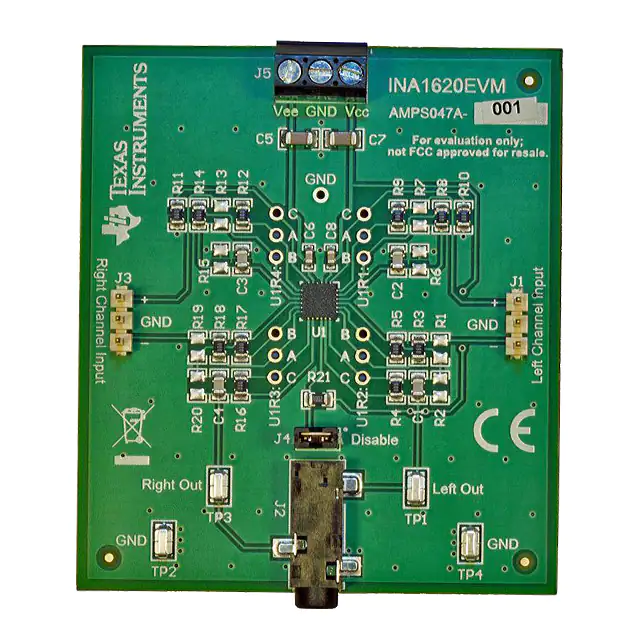

INA1620EVM

德州仪器的INA1620EVM集成了四个精密匹配的薄膜电阻阵列和EMI滤波芯片，具有低失真、高输出电流、双音频运算放大器。该放大器实现了非常低的2.8 nV/√Hz噪声密度，1 kHz时的超低THD+N为-119.2 dB，并在150 mW输出功率下驱动32Ω负载。集成薄膜电阻器的匹配范围在0.004%以内，可用于创建大量非常高性能的音频电路。INA1620EVM在±2 V至±18 V的非常宽的电源范围内工作，每个通道的电源电流仅为2.6 mA。INA1620EVM还包括关机模式，允许放大器从正常运行切换到通常小于5µa的待机电流。此关机功能专门设计用于在切换到关机模式或退出关机模式时消除咔嚓声和爆裂声。INA1620EVM具有独特的内部布局，可实现最低串扰，即使在过驱动或过载时也不会发生通道间的交互。该设备的温度范围为-40°C至+125°C。INA1620EVM是评估INA1620EV音频运算放大器的硬件平台。INA1620EVM的每个通道都配置为差分放大器，允许轻松连接到音频分析仪或音频DAC，并输出单端信号。INA1620EVM包括耳机输出，允许用户使用自己选择的耳机收听INA1620EV M的音频质量。INA1620EVM还能够将INA1620的内部薄膜电阻器用于其他应用<strong>特点：</strong>高品质薄膜电阻器，匹配0.004%（典型值），集成EMI滤波器，超低噪声：1 kHz时2.8 nV/√Hz，超低总谐波失真+噪声：-119 dB THD+N（142 mW/ch转换为32Ω/ch），宽增益带宽产品：32 MHz（G=+1000），高转换速率：10 V/µs，高电容负载驱动能力：>600 pF，高开环增益：136 dB（600Ω负载），低静态电流：每通道2.6 mA，低功率关闭模式，减少爆裂声和咔嚓声：每通道5µA，短路保护，宽电源范围：±2 V至±18 V，可采用小型24针WQFN封装，高保真（高保真）耳机驱动器，专业音频设备，模拟和数字混音控制台，音频测试和测量
