AD7951BCPZRL是一种14位电荷再分配逐次逼近寄存器（SAR）结构的模数转换器（ADC），采用股份有限公司的iCMOS高压工艺制造。该设备通过硬件或专用的只读串行配置端口进行配置，用于输入范围和操作模式。AD7951BCPZRL包含高速14位采样ADC、内部转换时钟、内部参考（和缓冲器）、纠错电路以及串行和并行系统接口端口。NVST上的下降沿对IN+上的模拟输入相对于接地感测IN−进行采样。AD7951BCPZRL具有四种不同的模拟输入范围和三种不同的采样模式：最快吞吐量的翘曲模式、最快异步吞吐量的正常模式和功率随吞吐量而定的脉冲模式。操作温度规定为-40°C至+85°C。
特色
- 多引脚/软件可编程输入范围：5V、10V、±5V、±10V
- 引脚或串行SPI®兼容输入范围/模式选择
- 吞吐量1 MSPS（翘曲模式）800 kSPS（正常模式）670 kSPS（脉冲模式）
- 14位分辨率，无缺失代码
- INL：标准±0.3 LSB，最大±1 LSB（FSR±61 ppm）
- 信噪比：85 dB@2 kHz
- iCMOS®工艺技术
- 有关其他功能，请参阅数据表
应用
- 过程控制
- 医疗器械
- 高速数据采集
- 数字信号处理
- 仪表
- 光谱分析
- 吃了

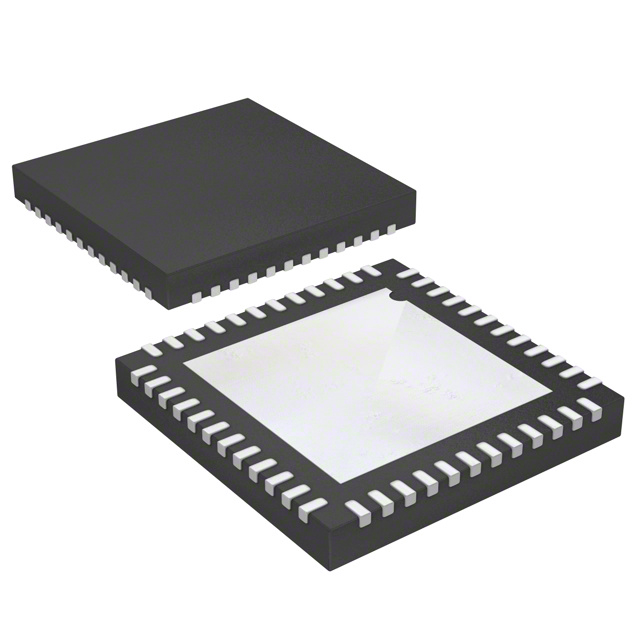

（图片：引出线）
