转换过程是一种专有的算法逐次逼近技术,不会导致流水线延迟。对输入信号进行采样,并在CONVST信号的下降沿开始转换。转换过程通过内部微调振荡器控制。通过标准并行信号线进行接口,使该部件与微控制器和DSP直接兼容。
AD7482BSTZ提供优异的交流和直流性能规格。工厂微调可确保高直流精度,从而导致非常低的INL、偏移和增益误差。
该部件采用先进的设计技术,在高吞吐量下实现非常低的功耗。正常工作模式下的功耗为90 mW。有两种省电模式:小睡模式,在消耗2.5 mW的同时保持参考电路快速通电;待机模式,功耗仅为10μW。
AD7482BSTZ具有板载2.5 V参考电压,但也可容纳外部提供的2.5 V参考电源。标称模拟输入范围为0 V至2.5 V,但偏移移位能力允许该标称范围偏移±200 mV。这允许用户在设置信号范围的底端参考点时具有相当大的灵活性,这是使用单电源运算放大器时的一个有用功能。

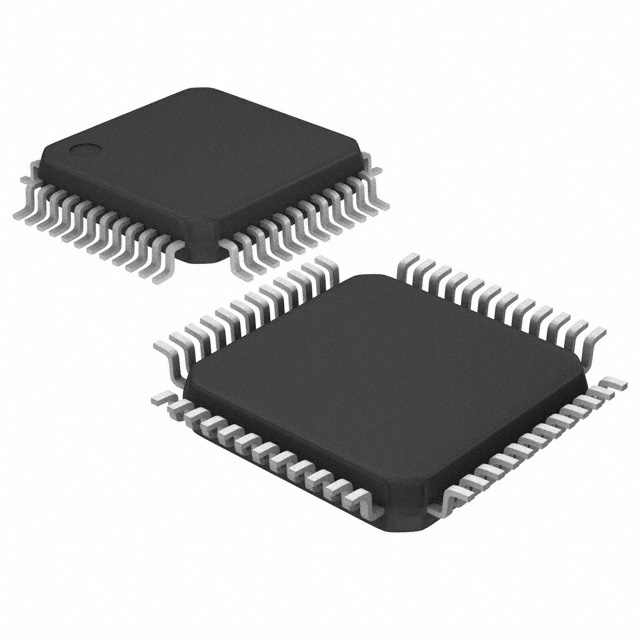

AD7482BSTZ还通过第13位提供8%的超范围功能。因此,如果模拟输入范围偏离标称范围达8%,用户仍可以通过使用第13位精确解析信号。AD7482BSTZ由4.75 V至5.25 V电源供电。该部件还提供一个VDRIVE引脚,允许用户设置数字接口线的电压电平。该VDRIVE引脚的范围为2.7 V至5.25 V。该部件位于48引脚LQFP封装中,规定温度范围为-40°C至+85°C。
数据表,版本A,9/08
特色
- 快速吞吐量:3 MSPS
- 宽输入带宽:40 MHz
- SAR ADC无管道延迟
- 卓越的直流精度性能
- 两种并行接口模式
- 低功率:90 mW(全功率)和2.5 mW(NAP模式)
- 待机模式:最大2µA
- 有关更多信息,请参阅数据表
