膜片压力表
膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。耐腐蚀性能取决于膜片材料。
膜片压力表技术参数

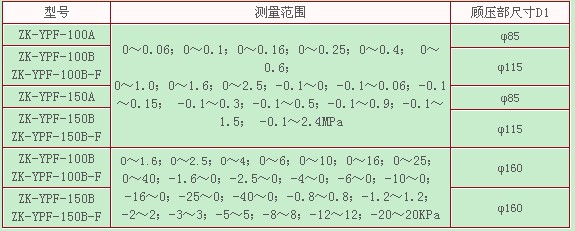

● 测量范围、承压部尺寸
注：0～40，-40～0，±20KPa规格承压部尺寸D1；为φ85
● 精确度等级：2.5
● 使用环境温度：-40℃～+70℃；
相对湿度不大于90[%]
● 温度影响：使用温度偏离20±5℃时，其温度附加误差不大于0.04[%]/℃
● 工作位置：垂直安装
● 外壳防护等级：IP64

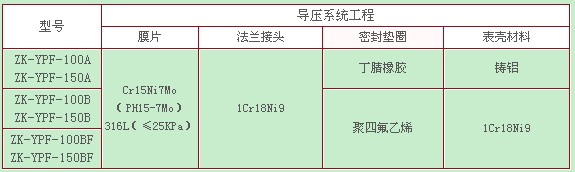

● 导压系统及外壳等主要零件材质
膜片压力表结构原理
仪表由测量系统（包括接头、法兰、膜片）、传动机构、指示装置和外壳组成。
在被测介质的压力作用下，仪表的弹性元件（膜片）产生与压力大小成正比的弹性变形一位移，借助连杆经传动机构放大，由指示装置指示被测压力值。
膜片压力表优缺点与缺点
优点：
1.超载性能好；
2.线性；
3.适于测量绝压、差压；
4.尺寸小，价格适中；
5.可用于粘稠、浆料的测量。
缺点：
1.抗震、抗冲击性能不好；
2.维修困难；
3.测量压力较低。
