电梯稳压器
电梯稳压器的性能参数
1） 稳压范围：Ⅱ型380±20[%]（304 ～ 456V），Ⅲ型380±25[%]（285 ～ 475V）；
2） 稳压精度：380V±（1 ～ 5）[%] 可设定；
3） 频率：50 / 60Hz；
4） 效率：≥ 98[%]；
5） 调节速率：≥ 25V/s ，响应时间：≤ 100ms；
6） 负载方式：任意（阻性、容性、感性负载）；
7） 运行方式：连续；
8） 绝缘等级：B 级；
9）调节方式：电动机械链条伺服系统。
电梯稳压器的使用环境
1）海拔高度：< 2000m；
2）环境温度：-15 ～ 40 ℃，通风良好；
3）相对湿度：< 95[%]；
4）空气中不得含有导电、爆炸、腐蚀性等有害气体或尘埃；
5）电源或负载的谐波分量应符合GB/T 14549-93 的规定。
电梯稳压器的功能
1）手动/自动控制；
2）稳压延时自动送电；
3）延时调节；
4）过压、缺相、错相和机械故障保护；
5）声光报警；
6）稳压/市电切换。
电梯稳压器的原理

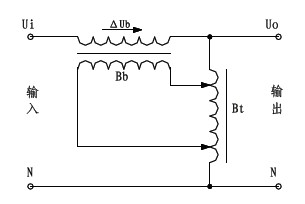

电梯专用稳压器可分为补偿调压系统（由补偿变压器和接触式调压器等组成）、伺服调节系统（由电机、链条和相关的机械部件等组成）、检测控制系统（由采样变压器、检测电路和控制电路等组成）以及显示操作系统（由电压表、电流表、指示灯和开关、按钮等组成）四个主要部分，其电路结构如图1 所示

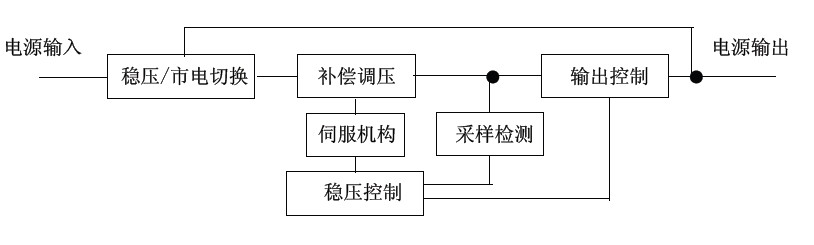

其工作原理如图2 所示。从图2 可知，由于补偿变压器Bb 的付边串接在三相电源主回路中，所以输出电压U o、补偿电压ΔU b 和输入电压U i 有以下关系：
U o = U i ± ΔU b
当Ui 或负载变化引起Uo 发生变化时，采样检测电路将此变化采样后给稳压控制电路，后者发出调压指令，经伺服机构改变补偿电压ΔU b，使Uo 稳定在所设定稳压值上，即维持输出电压不变，从而起到稳压作用。
电梯稳压器的调试
1 空载调试
1）空气开关ZK 置于断开位置，切断负载，手动/自动转换开关2HK 置于“手动”位置。
2）合上空气开关ZK，电源输入后，电源指示灯HD 亮。过5 至7 秒钟，交流接触器K 吸合，输出指示灯LD 亮。
3）按升压按钮AS 或降压按钮AJ，调压变压器Bt 的伺服系统相应动作，输出电压指示会相应升高或降低，并且调节平稳。
4）转换换相开关1HK，可指示相应的输出线电压值。
2 自动调试
1）手动/自动转换开关2HK 仍置于“手动”位置。
2）按降压按钮AJ 使输出电压降至340Ｖ～350Ｖ左右。
3）将手动自动转换开关2HK 转至“自动”，则输出电压应升至380V 左右。
4）再将2HK 置于“手动”，按升压按钮AS，使输出电压升至400V 左右。
5）将2HK 再转至“自动”，输出电压也应降至380V 左右。以上调试反复几次，均能正常工作，说明手动和自动调节功能均正常。
3 过压保护调试
1）2HK 置于“手动”位置。
2）按升压按钮AS，使输出电压超过420V，人为造成过电压，约延时1 秒钟，输出接触器K 断开，同时发出声光报警，面板上报警灯和检测板上“过压”信号灯亮。
3）将2HK 转至“自动”位置，输出电压应回至380V，过压声光报警解除。
4 机械故障保护调试
1） 2HK 置于“手动”位置。
2）按降压按钮AJ，使输出电压降至340V 左右。
3） 按住相应的限位开关，使伺服电机不能工作。
4） 将2HK 转至“自动”，此时检测板发出升压指令，但伺服系统不动作。经过5 秒钟左右，接触器K 断开并发出声光报警信号，面板上报警灯和检测板上“机械故障”信号灯亮。
5）松开限位开关，伺服电机又能工作，输出电压回复到380V 左右。
5 缺相保护调试
做缺相保护试验时，需要一定的负载，由于三相变压器空载时磁势基本平衡，使输出电压基本对称，故空载时缺相保护功能将不起作用，只有加了一定的负载后，才能使输出电压不平衡，缺相保护延时4~5 秒钟后使交流接触器K 断开，并发出声光报警信号，缺相保护板上输出信号灯亮。
6 声响解除试验
在发生过压或缺相保护时，稳压器会发出声光报警信号。按下声响解除按钮AJQ，则声报警信号解除，而面板和检测板上相应的光报警信号保留，指示故障原因。通过以上调试后，将2HK 置于“自动”，合上空气开关ZK，即可投入负载运行。
7 停止按钮试验
1） 当稳压器发生故障或其他原因需要切断输出电源时，可以迅速按下停止按钮AT，使交流接触器K 断开，切断电源输出，并机械自锁。必要时再断开空气开关ZK。
2） 要恢复供电时，将停止按钮AT 顺时针转一角度，自锁解除，K 闭合，恢复供电。
8 延时调节调试
稳压器出厂时，延时都被切断（S3、S4 关）即都是瞬时调节，延时时间由用户按负载实际情况而定。
1）升压延时时间是由电梯起动运行的时间长短来决定的，其大小以保证电梯在起动运行期
间时间不调节为原则，因为起动运行时的电压降是暂时的。
2）降压延时控制在1 秒钟之间，以防止过压保护动作。
电梯稳压器的日常维护
1）清扫表面灰尘，利于散热。
2）检查各接线端子是否紧固，特别是输入、输出回路，经过冷热循环，很容易松动，接触
不良导致发热损坏线圈。
3）伺服系统的链条要调整，必要时加点润滑油。
4）检查调压变压器碳刷的平衡度，碳刷的磨损，弹簧的压力，对个别不合格的碳刷及弹簧
要调换。用0 号砂纸将调压变压器上碳刷痕迹“磨光”并用四氯化碳擦干净。
5）检查电表的零位，信号灯是否完好。
6）检查输出电压整定值，如果发生偏移，要重新调整。
7）最好做运行记录，记录内容为（1）输入电压；（2）输出电压；（3）负载电流。
8）在长期使用过程中，一旦发生异常情况，应即时给予处理，不能及时处理的应马上通知
厂家，联系解决方法，以免损坏设备。

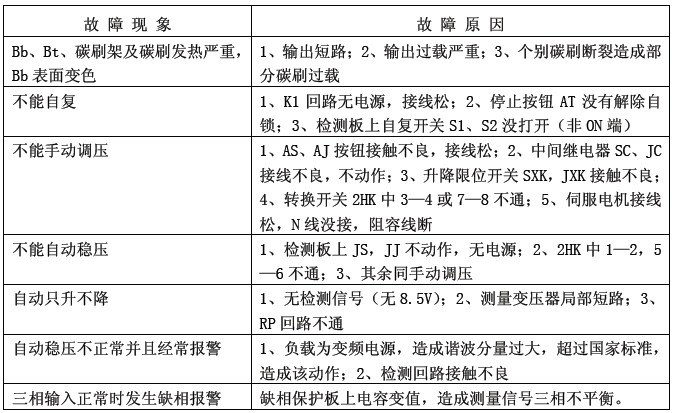

电梯稳压器的常见故障及原因
