局部放电检测仪

 局部放电检测仪的检测灵敏度高,试样电容复盖范围大,适用试品范围广,输入单元(检测阻抗)配备齐全,频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量,指针式表头和数字式表头同时显示,指针式表头能按需要方便地选择对数刻度或线性刻度指示。
局部放电检测仪

局部放电检测仪技术指标

 ●  可测试品的电容量范围6PF--250μF

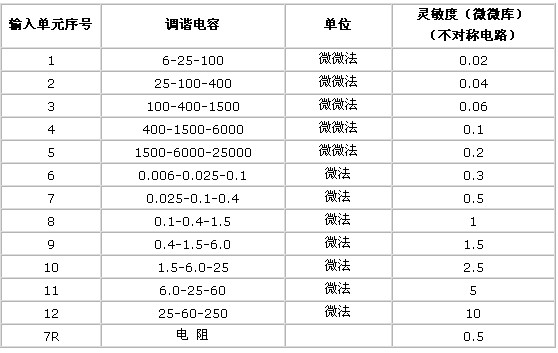

 ●  检测灵敏度(见表一)

 ●  放大器频带:

 ①低端:10kHz、20kHz、40kHz任选

 ②高端:80kHz、200kHz、300kHz任选

 ●  放大器增益调节:

 粗调六档,档间增益20±1 db;细调范围>20db。

 ●  时间窗:

 ①窗宽:可调范围15°~150°;

 ②窗位置:每一窗可旋转0°~170°;

 ③两个时间窗可分别开或同时开。

 ●  放电量表:

 ① 指针式表头:

 对数刻度1-10-100 误差<±5%(以满刻度计)

 线性刻度0-1000   误差<±5%(以满刻度计)

 ② 数字表头:以3?LED数字表显示

 0-100.0    误差<±5%(以满刻度计)

 ●  椭圆时基:

 ①频率50Hz、100Hz、150Hz、200Hz、400Hz。

 ②椭圆旋转:以30°为一档,可作120°旋转。

 ③显示方式:椭圆——直线。

 ④高频时基椭圆可按输入电压(13∽275V)调节至正常大小,其摄取功率<1伏安。

 ●  试验电压表:

 ① 量程:100kV(可扩展)

 ② 显示:3?数字电压表指示

 ③ 精度:优于±5%(以满刻度计)

 ●  内、外零标功能

 ●  体积:500*500*210(宽*深*高)mm3

 ●  重量:约18kg

局部放电检测仪应用范围

 局部放电检测仪广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量,产品的型式试验,绝缘的运行监督等。

局部放电检测仪系统工程原理

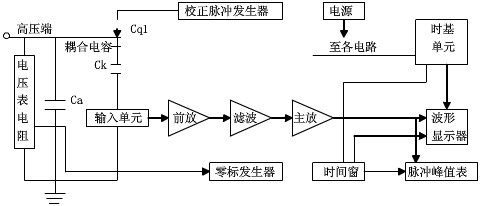

 若试品Cx在试验电压下产生局部放电时,经耦合电容Ck 产生脉冲电流,由 输入单元拾取得脉冲讯号,经低噪音前置放大,滤波放大器选择所需频带及主放 放大后, 在示波屏的椭圆扫描基线上显示出电放脉冲, 同时也送到脉冲峰值表 (对 数表) 显示其峰值。时间窗单元控制试验电压每一周期内脉冲峰值表的工作时间, 并在这段时间内将显示屏的显示加亮,宽度与位置可以改变,进一步加强了抗干扰能力。整个系统工作原理可参看框图(图 1) 。

局部放电检测仪通用试验方法

 (一)试验目的:

 (1)证实试品在规定电压下没有高于规定值之局部放电;

 (2)测定电压上升时出现放电超过某一规定值时的最低电压 (起始放电电压)和电压下降时放电低于规定值时最高电压(终止放电电压)。

 (3)测定在某一规定电压下的放电强度;

 (二)试验条件:

 (1)交流电源电压应为正弦波,不应有过大的高次谐波。

 (2)试品的电气,机械温度条件应良好且稳定。

 (3)由于电压回滞现象的影响,在试验前至少几小时以上的时 间内,不要承受超过规定的局部放电试验电压最高值以上的电压。

 (4)经过搬运后的试品,必须静放一段时间后再做局部放电试 验(油浸)。

 (三)试验程序:

 1.将试验区内的杂物尽量移到试区以外,各种金属体应牢固 接地, 检查和改善试区内一切可能放电的部位, 应特别注意各种地线是否已接地。

 2.根据不同的试品和试验条件,选择正确的接线方式。

 3.对所选择的测试回路用视在放电量标准器对整个测试系统 进行刻度系数校正,校正时对所规定的刻度系数K值调节仪器的增益旋钮,把 H 调到 H=UoCo/K 值。校正完毕后,各种测试仪器的细调(连续调节)增益旋钮不 得随意变动,同时应将视在放电器校准器从高压线路上取下,以免在加压试验时 将视在放电量校准品击穿而使高压线路短路。

 (四)注意事项:

 1.在试验开始加压以前,试验人员必须详细而全面地检查一 遍线路,以免线路接错.测试仪器处的接地线是否与接地体牢固连接,若连接不 牢或在准备工作时接地线被脚踢断,这将可能引起人身和设备事故。

 2.对于连接线应避免将尖端暴露在外,屏蔽罩不能与试品的瓷 裙相接触。

 3.试验完毕后,应对整个测试系统再进行一次复查校正,验证 是否与试验前所校正出的刻度系数相等, 以免测试仪器或其它环节在试验过程中 发生故障而使测试结果不对。
