隔离配电器
隔离配电器特性
具备给现场变送器配电的功能。
4~20mA 隔离传输，输出直流电流或电压信号。
单通道，一入一出。
输入－输出－电源之间隔离。
输出信号零点和满度可调整。
带有工作电源指示灯。
模块化弹出式表芯设计，可带电拔插。
配合DCS/PLC等控制系统或其它单元组合仪表应用。
连接至控制系统：各款DCS/PLC 的AI卡，接收电流或电压信号。
适用于连接的现场设备：二线制变送器。
标准的35mmDIN导轨卡式安装。
隔离配电器参数
1、供电电源
电源电压：24VDC±10%
电源指示：通电时，绿色LED 电源灯亮
电流消耗：< 45mA(24VDC供电时)
功率损耗：< 1.1W(24VDC供电时)
2 、输入
输入信号：变送器直流电流信号 4～20mA
输入阻抗：100Ω
给变送器的配电电压：18.5~28.5VDC
最大输入电流限制：约 22mA
3、输出
输出电流：4～20mA； 其它指定电流
输出电压：1～5V；其它指定电压
电流输出允许负载：≤350Ω (注: 需特殊负载可定制)
电压输出阻抗：≤500Ω
输出纹波：< 10mV p-p
4、综合主要技术参数
标准精度：±0.1%
温度漂移：±0.015% / ℃
响应时间：< 0.5s (10 ~ 90％)
稳定时间：≤3s
电源变化影响：<±0.1% (允许电压范围)
零点调整范围：-5~+5% (通过零点旋钮调整)
满度调整范围：95~105% (通过满度旋钮调整)
隔离能力：输入-输出-电源之间 1.5KV,1min ,50Hz
绝缘电阻：输入-输出-电源之间 ≥100MΩ / 500VDC
工作环境温度：-20～＋60℃
储存环境温度：-40～＋80℃
环境湿度范围：5~95%(无冷疑)
外形尺寸：宽21×高114×深78(mm)
整机重量：约90g
隔离配电器的使用

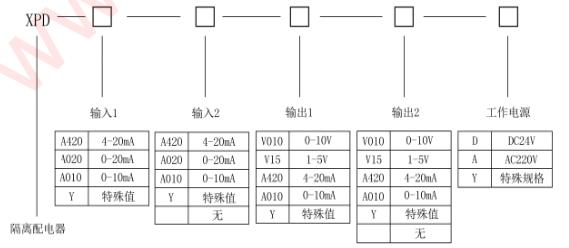

1、隔离配电器的选型代码

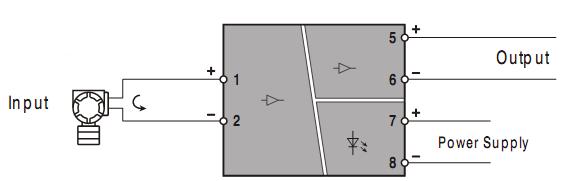

2、隔离配电器的端子接线图
3、隔离配电器的外形尺寸
