INA118不论输入多少输出在39mv左右！

你的电源供电电压是多少？

把REF引脚不接地，接到一个共电压上试一下。

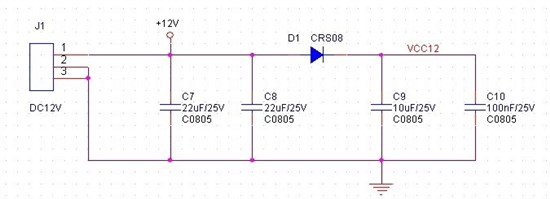

电源供电电压就是12v

加了一个ref为1.32V，结果还是输出39mv左右。

楼主你好！

请问你同向端和反相端输入信号分别是什么？电压幅值是多少？

反向端输入电压为5.65v，同向端5.66v，用万用表量的，差值在15mv以内这是肯定的。我换了一个PIN TO PIN 的INA128，结果输出就正常了，不知道是不是芯片坏了还是咋的，好郁闷。之前第一次焊上INA118，量了下输出是正常的，我把后面的电路焊完，调完程序，再回头看INA118的输出结果就有问题了，出现上述的结果，我断开INA118的后面的电路，结果还是不行，求大神指正！我换了2块INA118还是这个结果。

输入的信号是一个传感器的电桥输出，直流差分信号。

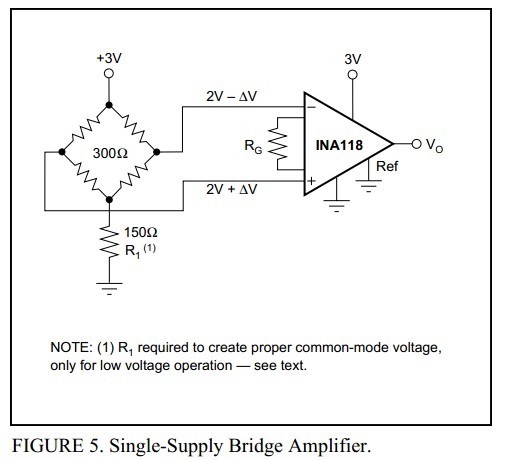

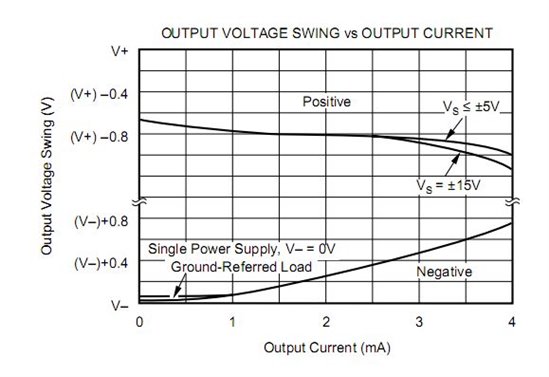

Actual output voltage swing is limited to approximately35mV above ground, when the load is referred to ground asshown. The typical performance curve “Output Voltage vsOutput Current” shows how the output voltage swing varieswith output current.

建议你测试一下负载电流。

楼主你好！

因为是单电源供电，你的输入信号超过了INA118的允许输入范围，将REF pin接到5V即可。

billy !能否说详细点，恕小弟愚钝。

楼主你好！

原因是仪表放大器的第二级输入超过了可以接受的范围。

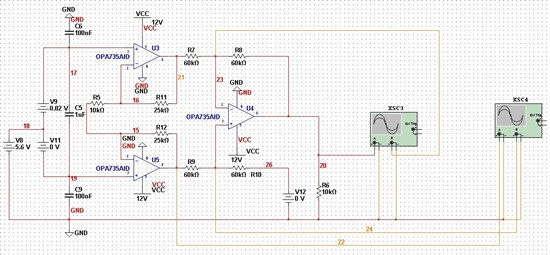

如果楼主想对这个问题有感性认识，可以使用仪表放大器三运放结构的原理图用来仿真，观察第二级输入。

随便用3个运放，第一级输出电压5V到6V左右，第二级输入2.8V左右。

楼主实际的电路中输出有没有接负载？

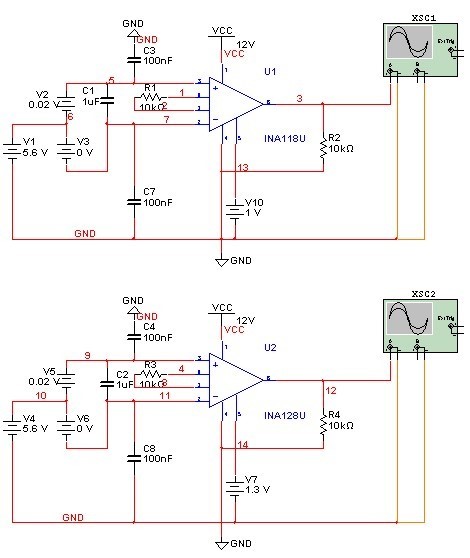

我随便接了一个10K的电阻。如图对于118参考电压也就是V10在0.3V以上则结果完全正确，有极小误差。参考电压0.3V以下输出就错误不论输入多少，输出都在220mv左右，当然0.3V是一个大概值，临界点在0.3V左右。对于128参考电压同样的问题，不过参考电压在0.8V以上就正确，求TI大神解释。

X轴是 ref电压值，Y轴是输出信号幅值。线性区在V- + 0.3V以上，V+ - 0.1V以下。

点击下图看大图：

谢谢！
