采用如图所示的滤波器制作中心频率为500KHz的带通滤波器,Q=5,增益计算值为1.7,但是实际测出来的增益只有1.1左右.若改变参数使Q=10,增益为1,则实测增益只有0.5左右,请问出现这样的原因可能是怎样的?
OPA627制作500KHz带通滤波器增益问题
Jian Li4 提问时间: 2023-07-31 08:16:33 / 已解决
如需获得 5个回答
- Jian Li4 回答时间: 2023-07-31 08:40:21
补充说明:滤波器的中心频率基本保持在500KHz左右,主要是增益和设计值有较大偏差

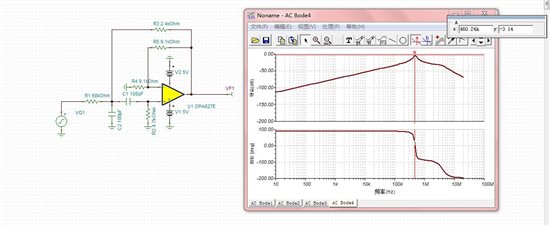

Brook.zhou 回答时间: 2023-07-31 08:57:56 你好，一般情况下由于元器件的限制出现这种情况也算正常，不过，帮你仿真了一下，你设计的滤波器存在一定得问题。
首先中心频率并不是500K
增益也不是你需要的
从伯德图看，此电路工作性能不会很好。建议从新设计，可以借助TI的设计软件FilterProDTSetup
- Jian Li4 回答时间: 2023-07-31 09:23:34
好的,谢谢.
- Jian Li4 回答时间: 2023-07-31 09:53:03
请问你是用什么软件进行仿真的,FilterProDTSetup好像只能用来设计,不能仿真
Decapton Wang 回答时间: 2023-07-31 10:17:24 仿真软件是TINA-TI，可以到TI官网下载。
另，可以下载一个FilterSolutions，用作滤波器设计。
