1. 正负电源按照要求添加滤波电容，可是用示波器观察仍然有1.6us周期的震荡，同时输入信号也会受到影响，有啥好办法没？
2.信号输入端先是一个50欧电阻接地，阻抗匹配，然后我又串了一个 100k的电阻，电阻并联一个100pf的电容，记得当时看是为了保护输入引脚，是不是没有这个必要？我用信号发生器输入正弦波，发现随着频率的增大（5M以上），幅值会不断衰减，是不是跟这个电阻和电容有关？非常感谢！
OPA656的问题
K L 提问时间: 2023-07-31 07:51:42 / 已解决
如需获得 11个回答
Brook.zhou 回答时间: 2023-07-31 08:09:50你好，请上传电路图。好给你参考下。
Mister Lei 回答时间: 2023-07-31 08:27:13 1. 更好的滤波办法可以加bead组成 π 型滤波，您可以根据使用的电源询问相应的电源工程师。
2. 保护电阻可以加，但为何要并联电容？您可以用TINA 仿真出您的波特图看一下。
- K L 回答时间: 2023-07-31 09:00:22
我这个图片总是上传失败，不知道为啥
- Brook.zhou 回答时间: 2023-07-31 09:21:14
用附件或者是插入图片都可以，不行上仿真源文件也行。

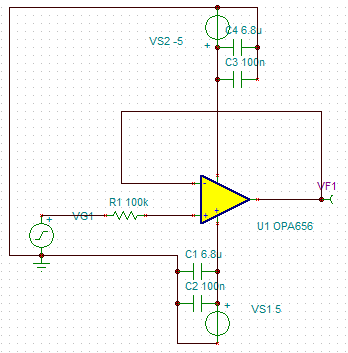

K L 回答时间: 2023-07-31 09:53:50 这是仿真的电路图

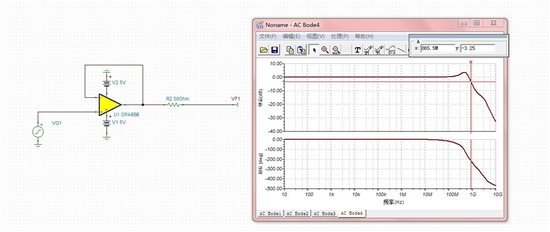

这是交流分析结果，确实频率上M以后衰减的特别厉害，可是OPA手册里面不是说500M带宽么？
Brook.zhou 回答时间: 2023-07-31 10:10:30 你好，把输入端的电阻R1去掉就正常了。
- Mister Lei 回答时间: 2023-07-31 10:33:23
您好，
带宽受限就是因为加入的100K电阻造成的，虽然限流电阻是建议加的，但是在加的过程中要特别注意带宽相应和引入的噪声。或者您可以按照前面说的并联电容，可以起到一定的补偿。

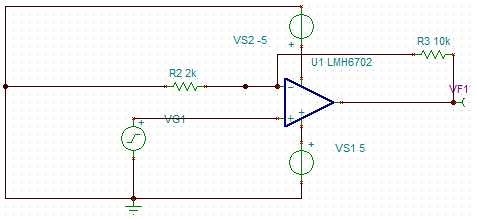

K L 回答时间: 2023-07-31 10:59:01 非常感谢！问下另外一个运放LMH6702的问题，构成同相放大器，同样发生带宽不够的现象，最高信号是100M，可是10M以后就不太好了，这是什么原因呢？
这款运放的带宽不是很高么？现在对运放手册中写的带宽概念很迷惑...
- Brook.zhou 回答时间: 2023-07-31 11:30:42
加入100K的电阻如何能够限制运放带宽呢？
是因为这个运方式跨阻放大器？
请详细解释下。。。
- Brook.zhou 回答时间: 2023-07-31 11:53:24
你好，电流反馈高速运放的开环增益以及频率响应曲线主要取决于反馈电阻。LMH6702的反馈电阻推荐值为237欧姆，偏小频响曲线会有振铃现象，过大则会限制运算放大器的带宽。
你的反馈电阻为10k,很显然会限制带宽。建议在进行设计之前仔细查看datesheet.
- Mister Lei 回答时间: 2023-07-31 12:11:20
您好，
大阻值会与放大器内部输入电容组成了filter
