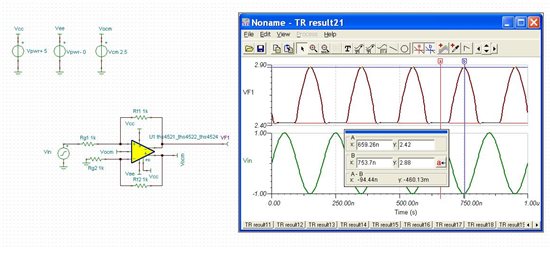

请教大神，我想利用THS4521提取500K的正弦波绝对值信号，先搭了一个提取负值的电路。但是利用TINA-TI 仿真后的波形出现漂移（如下图），请教是什么原因？
关于在TINA-TI下仿真差分放大器THS4521的信号处理问题
conley speical 提问时间: 2023-08-10 09:24:57 / 未解决
如需获得 6个回答
Vera Mao 回答时间: 2023-08-10 09:49:29 hi Sunny，你好！
你可以修改电路成附件里架构，可以得到半波形。
Carter Liu 回答时间: 2023-08-10 10:08:42你试试用双电源仿真的结果，我见过TINA里面运放有时候单电源仿真有点向上飘
- conley speical 回答时间: 2023-08-10 10:30:07
谢谢你的帮助，我试了试，发现获得的波形大于正弦的半个周期。不知道为什么？
单电源供电时波形上浮啊？上个问题不知道我描述清楚没有：如果基线一致下，两个波形不是应该有重合的部分吗？
- conley speical 回答时间: 2023-08-10 10:49:09
我用芯片搭了单电源供电电路，用示波器观察没有上漂现象。是不是真是仿真环境引起的。
Vera Mao 回答时间: 2023-08-10 11:08:33你好，初步怀疑是由于模型中的DC offset设置引起。 实际芯片的input offset voltage以及bias电流在Kohm电阻下的引起输出的offset大致为mV级别， 有可能模型的DC spec不够精准，以实测的为准。 谢谢！
- conley speical 回答时间: 2023-08-10 11:34:33
谢谢你的多次细心讲解，
