锯齿波发生器

楼主你好！

请问这是什么场景的应用？

DAC900+FPGA/CPLD是一种方案。

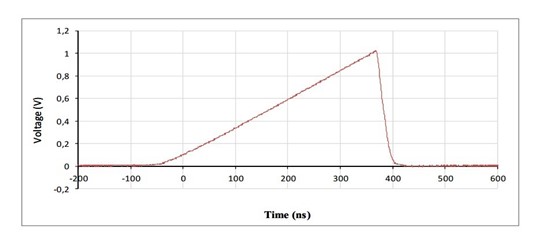

        非常感谢您的回答，这个信号主要是用做脉冲激光器的触发信号，控制激光器的输出能量。这个波形我一直用信号源在供给，波形如下图所示。

您那边如果方便能不能评估一下这个开发的成本，十分感谢。

如果方便能不能留一下您的邮箱，谢谢！

     上图是我用信号源产生的。

 楼主你好！

插入的图片看不到，请重新上传

图片是我用信号源产生的我所要求的锯齿波

使用 DAC900+FPGA/CPLD 做应当是最简单的，最灵活的方法。这个发生原理和信号源是一样的原理。

我之前做过一个该锯齿波的产生电路具体方案如下：

 1、用555定时器产生一个占空比可以变化的方波（或者产生的方波进入高速比较器，变成比较好的方波）

 2、用运放产生一个加法/减法电路，移位方波的低电平。使得最终的高低电平产生一定的比例（比如这块上升要求400ns，下降80ns，我就使得上升时间/下降时间=5）

 3、将2产生的矩形波信号接入积分电路中，即可完成该电路的操作（因为要求是低电平为0V，该积分电路就必须有箝位电路）。

箝位我采用了二极管箝位限压电路，效果不好，可能是由于二极管的结电容比较大，导致波形有负向到0慢慢过渡的一条曲线。一直没有找到特别好的箝位电路，所以一直放着了，您有什么好的建议吗？

个人认为带宽比较高的积分电路比较难实现，另外线性度也不好。

下面这种电路应该跟楼主的想法差不多。虽然仿真可以通过，但是实践当中有一定难度。

电路大体是这样的，但是实际的波形不是连续的锯齿波，在50us的脉冲周期中仅有480ns是锯齿波，其余全是0V,所以我在您的电路部分又加了一部分箝位电路。实际过程中确实存在积分过程中由于温度原因的不可控。整个电路对于积分电路的要求颇高，最终效果不好的原因也仅仅在于箝位电路中的结电容太大（至少我是这么认为的）。

建议使用高速DAC或者继承DDS芯片吧。
