打算用TPS54160实现正负双电源,参考SLVA369A,两个地怎么处理?

avatar shelton li 提问时间: 2023-08-12 21:53:14 / 已解决
Other Parts Discussed in Thread: TPS54160, TPS54160A

整个电路系统打算使用TPS54160实现正负电源供运放使用(放大加滤波),运放的输出后 接TPA3116功率放大后输出至喇叭。

那问题是:TPS54160输出的正负电源参考的GND作为后面电路运放使用参考的系统GND,那么运放输出的单端信号如何连接到TPA3116这个功放芯片?因为功放芯片TPA3116参考的地是TPS54160电源输出的电源地。看上去运放电路的系统地比电源地的电压要高啊。


如需获得 TPS54160 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

6个回答
  • avatar Bruce Wei
    回答时间: 2023-08-12 22:22:21

    楼主你好!

    你可以把MCU和功放的地都参考SLVA369A的GND:

  • avatar shelton li
    回答时间: 2023-08-12 22:54:13

    谢谢Bruce,

    但我的系统上只有一个24V的DC电源,不能同时供TPS54160A和功放吧?地的电位不同啊。

  • avatar Bruce Wei
    回答时间: 2023-08-12 23:25:54

    那就把MCU的地接到VONEG跟功放IC共地即可。

  • avatar shelton li
    回答时间: 2023-08-12 23:46:46

    Bruce,

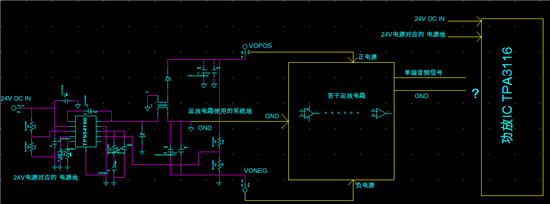

    我简单画了一个框图,请再帮忙看下图中“?”那个地方的GND该如何连接?谢谢

  • avatar shelton li
    回答时间: 2023-08-13 00:11:07

    截图

  • avatar Bruce Wei
    回答时间: 2023-08-13 00:31:37

    运放到功放的信号时通过电容交流耦合的,所以不存在电平问题。
