计算阻抗匹配时,涉及到输入电阻,以及后端的输出电阻,望老师能对输入,输出电阻计算给一个分析

你好，运放在没有接入负反馈的情况下，输入阻抗理论上是无穷的，但是实际上数据手册会给这个值RID，一般都是兆欧级的。

如果接入了负反馈对于同向输入和反向输入来说，电路的直流或低频输入阻抗一般是按照下面的方式计算：

同向输入：F=Rf/(Rf+RF); RIN=RID//(AVD*F*RID)  输入阻抗高

AVD：开环差模直流放大倍数

RID:    运放差模输入电阻

反向输入：RIN约为Rr     KF=-RF/Rr   Rr不宜取太大，电路输入阻抗小

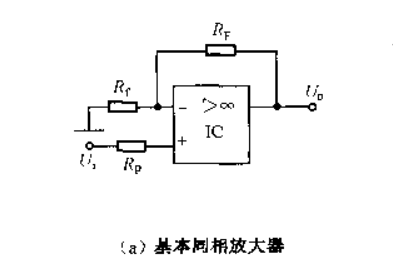

不是很清楚啊~，老师能不能给几个实例分析一下啊，下图这边就是直接给出了公式，有点推导不出来，或者是不是直接有通式的啊，望老师能给几个实例

能简单推导一下嘛~

上面那个图所示的电路图是单端信号输入的全差运放，对于输入阻抗可以根据下面的通式来计算：

把数值代入公式可算得RIN=330ohm

老师好，你的公式是和书上一样，，但是怎么推导出来的啊，，望详解，谢谢

你好，在这没有老师，只是相互讨论。

关于输入阻抗的计算，你可以参考上面的例子计算就好了，对于推导过程，你可以看下面这篇文章：

http://wenku.baidu.com/link?url=0Za3BHi5i_lXSrJKArVBPFhcZ4V473wfqsiw6AOqSLhPzR6buZWToEqFzA_-eP9RqM60NrL3kkNCplAUKoc_y2iGGjf3WbOzlhbYwi8s-6S

你好，我又去找了一些资料，想问一下，是不是当是同相输入时就可以认为输入阻抗此时就是同相输入端前的那个电阻(同相输入端与GND之间没接电阻下)，而反相输入时就是按照上面那个对应公式去计算。对不/?

你好，我又去找了一些资料，想问一下，是不是当是同相输入时就可以认为输入阻抗此时就是同相输入端前的那个电阻(同相输入端与GND之间没接电阻下)，而反相输入时就是按照上面那个对应公式去计算。对不/?

你好，就是按照之前回帖中描述的，反相比例运放的输入阻抗近似等于Rr,输入阻抗相对较小，而同相比例运放就是上述公式进行推算，输入阻抗是非常大，一般都可以忽略前端输出对信号的分压衰减。
