求助200M带宽信号放大器

opa695 做两级 放大。

这个芯片是可以的，谢谢了。

该芯片有TINA模型，可以先用TINA仿真。

我之前一直用orcad做仿真，没有用过TINA。您那边有没有什么比较好的TIAN的资料？

TINA-TI是ti免费提供的。安装后，里面的user guide介绍的非常详细。或者到TINA的官方网站，上面有很多示例和文档。

TIAN里面OPA695的模型有问题，好是出现以下错误。将芯片换为OPA690后，该错误消失。

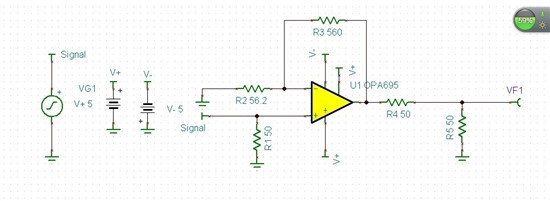

OPA695的仿真电路如上所示。

附件是仿真电路

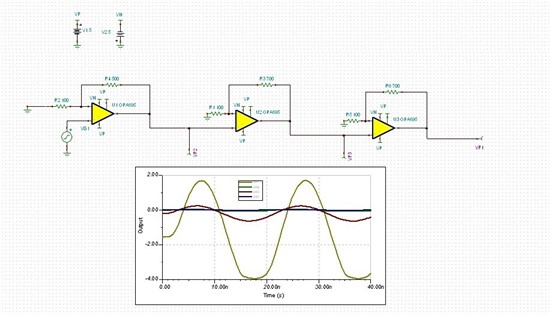

您好，按照您的方法确实课以实现30dB的增益，但是在时域中正弦信号会像电源负向端平移，这个是由于什么导致的呢？

1、运放的 input/ouput offset voltage  + bias current 等参数造成的。

2、各级输入串联电阻，消除bias current影响，电阻值为 Rf||Rg。

3、交流耦合。

4、减少运放级数。

你好：

     电路板我做好了，也焊接好了。但是测试过程中存在以下现象：

     1、输入信号较小时（5mVppm），外部的噪声很容易影响输入，最终的放大效果也不好

     2、输入信号较大时（10mV ppm）,外部影响较小，但是放大增益会随着频率的增加而减小，最终输出信号变为直流信号。

问题：

    1、如何在输入端避免外部背景噪声的干扰，PCB上面有什么方法没有？

    2、就现象2我认为是阻抗匹配或者是输出线比较长导致的，你认为是什么原因导致的，有什么建议没有？

频率那么高，而且又是一个小信号，所以前级建议做一个阻抗匹配，tina仿真时信号源是没有内阻的，但是实际上你的信号源有一个50欧的内阻，你可以在tina中加上这个50欧内阻仿真一下

你的实际电路原理图是什么样的？这个高频直接使用你仿真的电路是不好的。另外PCB布线、布局及敷铜都会对其产生影响

你好：

    我之前都是设计低频的电路，第一次设计高频电路，没有经验。希望大神给点针对此电路的改良或者重新设计的建议以及提高PCB布线的参考资料，谢谢。

图1 原理图

图2 设计的PCB图

电源线和地线走得比较乱，信号线拉得比较长，滤波退耦电容放的位置不好

电源线和地线走得比较乱，信号线拉得比较长，滤波退耦电容放的位置不好

信号线是拉的比较长，您能不能在PCB里面帮我改改。谢谢

不好意思啊，我电脑上暂时没有装PCB绘图工具，盗版的不能装的，真抱歉...你的电源线的地线，该好好考虑怎么走，另外铺铜间距可以再大一点

那您那边有没有什么布线的资料和例子，或者好的资料书？

附件中

附件中

简单的PCB走线我也会，想要个高频电路的布线指南。如果有资料的话，麻烦发到wlcz890222@126.com,谢谢。

你好，下面文章是TI讲关于高频信号ＰＣＢ布线的一些指导：

http://www.ti.com/lit/an/scaa082/scaa082.pdf
