前辈们好，小弟在做opa2344电压跟随实物测量时有几个问题不懂，还请前辈们指导指导。
问题1:4点的电压总比3点高200~300mv(我测试的电压范围1.5-2v)
问题2：电压跟随的时候为什么当输入电压从高降低变化时可能导致4点（8点）的电压接近0v。（也就是我测试电压从2v变化到1.5v时可能会在1.5v时输出接近0v）
OPA2344电压跟随问题
switch11 提问时间: 2023-08-21 11:35:01 / 未解决
如需获得 12个回答
KW X 回答时间: 2023-08-21 12:05:03亲；用啥工具或仪器测量的？
- switch11 回答时间: 2023-08-21 12:22:04
示波器。仁兄你可知为什么出现这种现象啊？
- KW X 回答时间: 2023-08-21 12:43:51
诡异的现象！
亲；是否方便用低频正弦信号做输入，录个3、4脚的波形，上传一下？
Carter Liu 回答时间: 2023-08-21 13:00:52输入信号是什么样的？输入直流，用电压表测一下看看吧
Carter Liu 回答时间: 2023-08-21 13:23:23 表示测试过，没有问题
- Carter Liu 回答时间: 2023-08-21 13:49:01
输入信号频率10hz-1khz扫频，振幅1V及2V均无问题。直流信号也测试过没有问题呢
- Andy Tan 回答时间: 2023-08-21 14:06:02
你好，你所指的4点（8点）应该是指第二级放大器U2的pin4和pin8?
- Andy Tan 回答时间: 2023-08-21 14:31:29
就这个电路本身，当给J3供了2.5V的电压，在输入电压低于V_J3/2（1.25V）的时候，U2的正反输入端的电压是不相等的，输出也接近0。
如果你把J3处接地，输出会如你所设想的。
- switch11 回答时间: 2023-08-21 14:49:26
是第一级跟随电路。
- switch11 回答时间: 2023-08-21 15:07:12

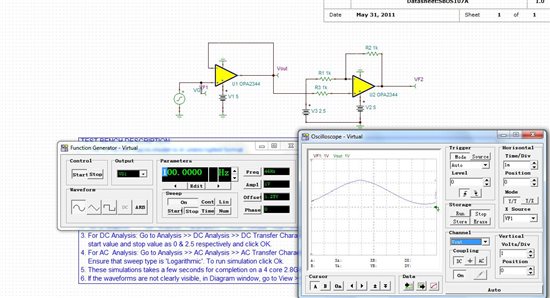

嗯嗯，我也仿真过。实际测的时候问题1仍然存在。问题2可能是我的输入信号含有高次谐波?(我也不清楚是不是这个原因)
- switch11 回答时间: 2023-08-21 15:32:50
嗯嗯，那个J3忘了改了，因为输入信号是个变化的信号。不过其输出压差有0.5v左右。每次我都得调整这个参考信号。本意是准备减掉这个最低的信号的。（如变化在1.5~2v时，我想减掉1.5v后再放大）
- Andy Tan 回答时间: 2023-08-21 16:01:35
如变化在1.5~2v时，我想减掉1.5v后再放大
对的，可以这样来屏蔽掉小于1.5V的信号，又能对于大于1.5V的信号先减掉1.5V后再进行放大。
