如何在Tina-TI中仿真测试放大器的开环增益

你好，

你仿真出来的结果是闭环的曲线，若要看开环曲线你要把反馈回路断开。另外，开环曲线datasheet就有，为什么要仿真开环曲线？

1ns的脉冲，是不是就相对于频率1G(500KHz)的信号(外带很多高次谐波)

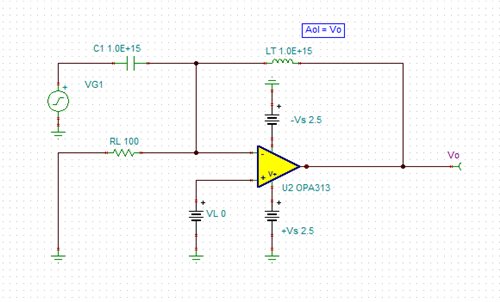

你好，可以根据下面的电路图进行运放的开环增益的测量：

嗯 ，datasheet里面是有，我就是想测下开环的增益         为了避开直流反馈的影响，所以电阻用了1G的     您有什么好的仿真方法吗？

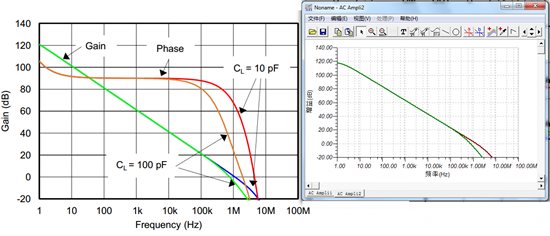

下面是以OPA313 为例，负载接10p和100p情况下，仿真结果与手册的对比：

嗯，您好    这个的原理是什么

好的    谢谢您

你先仿真，理解下，再讨论！

麻烦请教您，OPA313仿真电路中参数的设置，VG1的幅值和脉冲宽度，偏置电压的大小，谢谢您了

你好，在进行电路的频域分析时，交流信号源对其应该是没有影响的！

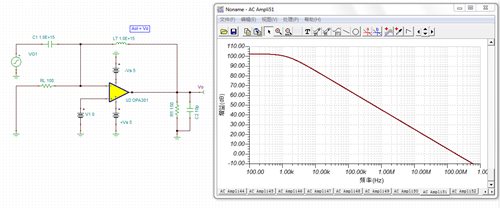

嗯     我试了一下，因为我用的软件的元件库中没有 OPA313，我用OPA301做的仿真，您看对吗

注意信号源VG的内阻影响。

如果本地没有相应的模型的话，可以在官网下载。

你的这个电路图中，有几个可能需要改进下：

1.工作电压请按照手册的要求，VS = 2.7V to 5.5V;

2.偏置电压设置，在这里测量AOL的测量直接设为0，这个应该是用于输出阻抗测量电路的；

3.根据手册在输出端接入一个150ohm的阻抗。

仿真的结果基本上跟手册接近：

您好，RL =100欧，做个是做什么用的

您有TINA做这类似仿真的相关资料吗，能共享一下吗，谢谢

这个RL的值按照我的理解应该是决定了直流和甚低频段的闭环增益。

没有相关的应用文章可以提供。

为了测量这个运放的开环增益，需要电路的闭环增益大于运放的开环增益值：

RL和C1形成的Zc并联形成增益阻抗，直流和甚低频端区间，电容基本是开路，而电感基本是短路或者说呈现微小阻抗，这个时候输出增益是非常小的。

随着频率的增益，增益阻抗基本由C1来主导，反馈阻抗快速增加，形成很大的闭环增益，这个时候输出的闭环增益将会受到运放本身开环增益的限制，呈现出手册中给出的开环增益特性曲线。

嗯     好的，谢谢了    以后还得多多请教

好的，以后有什么问题，欢迎发帖一起讨论。
