求大神帮看看THS3201在50MhZ到110MhZ带内出现了一个很大的波动

avatar YAUGTS 提问时间: 2023-08-26 10:09:59 / 已解决

我是按照datasheet上  Figure65.THS3201EVMCircuitConfiguration的图接的电路,


如需获得 50MhZ 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

19个回答
  • avatar Carter Liu
    回答时间: 2023-08-26 10:39:17

    请问是怎么样的波动,有没有用示波器截到图啊,另外PCB layout有没有参考一下EVM呢

  • avatar YAUGTS
    回答时间: 2023-08-26 11:08:24

    我的增益是+11但是到50M是增益就开始增大一直到+88开始下降到110M后又恢复正常,EVM我也是参考的,具体参数也是按照datasheet上的推荐所设定的.

  • avatar Carter Liu
    回答时间: 2023-08-26 11:36:14

    增益为+11时你选择的反馈电阻是多大?电流反馈的运放对反馈电阻要求较为严格

  • avatar Carter Liu
    回答时间: 2023-08-26 11:55:05

    另外对于电流反馈运放,电源的选择和反馈电阻也要匹配,你的电源是用的多少伏的啊

  • avatar YAUGTS
    回答时间: 2023-08-26 12:27:30

     反馈电阻是510R

  • avatar YAUGTS
    回答时间: 2023-08-26 12:52:57

    电源是正负5V

  • avatar YAUGTS
    回答时间: 2023-08-26 13:22:37

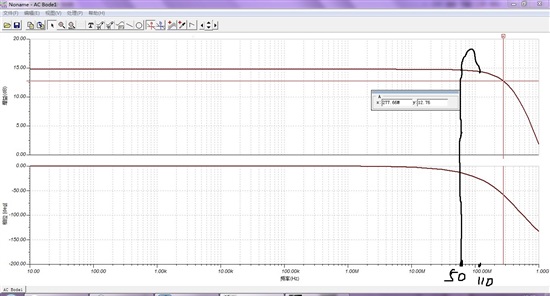

    这是仿真和实际测的交流特性曲线

  • avatar Carter Liu
    回答时间: 2023-08-26 13:52:50

    可以将反馈电阻换为450欧左右再测试。IN+与IN-之间没有敷铜吧

  • avatar Jason Shen
    回答时间: 2023-08-26 14:22:41

     增益不平坦, 建议降低带宽,增大反馈电阻。

  • avatar YAUGTS
    回答时间: 2023-08-26 14:47:24

    IN-和IN+之间没有敷铜的,就是怕产生寄生电容。而且我的反馈电阻是从442R改到510R的,但是还是同样的问题。

  • avatar Jason Shen
    回答时间: 2023-08-26 15:11:12

    注意阻抗匹配,不匹配会导致反射,从而增益不平坦。

  • avatar YAUGTS
    回答时间: 2023-08-26 15:41:25

    我在同向端加了一个49.9R的电阻接地的,但是输出端没有做处理,难道输出也要做阻抗匹配?

  • avatar Jason Shen
    回答时间: 2023-08-26 16:08:42

    最好是匹配,如果示波器的可以设置50欧姆输入,那就更加要阻抗匹配再测量。

    如果是高阻抗示波器,测试的时候,建议示波器探头不要直接连到放大器输出端,可以在示波器探头上串联一个几百欧姆的电阻,再测量。

  • avatar YAUGTS
    回答时间: 2023-08-26 16:29:23

    我在输出端加了个49.9R的电阻,上诉的问题得到了解决,但是为什么在输出端要匹配电阻,是和输入端的匹配电阻一样为了得到最大的输出功率和减小反射系数吗,能不能详细的解释一下,谢谢!而且现在的带宽只有118M,但是Tina的仿真有170多M,datasheet上也是能到480M的,能不能在原来的基础上适当的扩宽带宽,希望能得到详细的答案,谢谢!

  • avatar YAUGTS
    回答时间: 2023-08-26 17:02:21

    不好意思,Tina的仿真是277M。

  • avatar Wayne Xu
    回答时间: 2023-08-26 17:24:41

    注意分布电容,把反馈回路,负向输入引脚的电阻,及负载线下面的地平面上挖空。

  • avatar YAUGTS
    回答时间: 2023-08-26 17:41:32

    不好意思,Tina的仿真是277M。

  • avatar Jason Shen
    回答时间: 2023-08-26 18:11:01

    1.示波器带宽?

    2.寄生电容?

    3.调小反馈电阻,看带宽是否能够再扩展一些?

    4.你指的是3dB带宽,还是1dB带宽?不同放大倍数下,带宽是不一样的。

  • avatar guihu gao
    回答时间: 2023-08-26 18:35:11

    t同学你最终只是输出串联电阻就解决问题了吗??我最近也遇到这个问题,一直解决不了,我输出先是串联51电阻然后接一个51欧电阻到地,后端是SMA口,可以帮忙分析一下吗
