基于OPA656的互阻抗放大器和无限多增益负反馈低通滤波器的问题

亲；从你的波形看，显然有开关电源类噪音干扰。因此；从原理上建议：

1）调整通道二放大器3脚电位，将噪音溟灭在3脚电位下。如你波形，如将3脚电位设定为0.5V，2脚输出将不再有噪音。

2）放大器电源用10-100欧电阻和0.1//10uF电容做RC退耦。

3）输入二极管做金属网屏蔽或整个电路屏蔽。

4）D1阴极对地接电容退耦。

从PCB上，注意：

1）远离开关电源类电路或设立屏蔽等。

2）注意接地点选择。

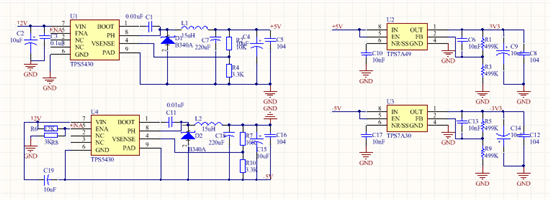

这是电源的原理图，有什么推荐的减少噪声的方案吗？

测试过了，是电源的问题，换了了线性电源就好了。有办法解决电源的问题吗

亲；如果能接受线性电源，就用线性电源吧。处理开关电源相对比较罗嗦。

如果必须用开关电源，建议在输入/输出加电磁兼容滤波器，IC电源加RC滤波。

系统需要用到负电压，而且需要电池供电，只能选择开关电源了

主要系统是电池供电，又需要负3.3的电压，一时想不到更好的办法

我原来用的TPS5430 + LM1117和LM337是可以的，开关噪声没有影响到信号，现在换成高电源抑制比的TPS7A4901 和7A3001反而效果不如1117和337

那就用原方案吧。实用即可。

TPS7A4901 和 7A3001 对输入输出电容的ESR有要求， 对于开关噪声，最好LDO的输入端增加RC滤波，以提高高频率段的噪声抑制。

输入信号就115.2Kbps波特率的信号，需要模拟地数字地隔离吗？布线上有啥注意的不
