如上图接法所示，一个同相放大电路，以2.5V做参考。
当我输入电压低于0.1V左右一下，使用较大放大倍数，输出可以达到4.99V，获得较接近电源电压的效果；
但是如果我输入电压为1V左右，较小放大倍数，在输入电压慢慢增大，输出就只有4.75V就达到了极限，请教这是什么原因？
使用是运放是TLC2272。
轨对轨运放达不到轨
user3512149 提问时间: 2023-08-31 11:21:55 / 已解决 Other Parts Discussed in Thread: TLC2272
11个回答
Carter Liu 回答时间: 2023-08-31 11:49:01输出端接的负载是一样的吗
- user3512149 回答时间: 2023-08-31 12:13:33
是的，我做了三路，负载均为MCU的ADC端口
- user3512149 回答时间: 2023-08-31 12:36:37
是的，我做了三路，负载均为MCU的ADC端口
- user3512149 回答时间: 2023-08-31 13:06:28
我尝试使用了阻值较大的反馈电阻，可以较接近电源了。原先使用1k和1.6K实现2.6倍放大，输出最大电压Vmax=4.75；
现在使用10k和16K实现同样倍数的放大，输出最大电压Vmax=4.97；
这种问题是否可以理解为负载的原因？
- Carter Liu 回答时间: 2023-08-31 13:24:46
有这方面的原因，毕竟反馈电阻也是负载的一部分。小信号大倍数放大时候如果反馈电阻选用小一点，是不是也不能达到接近电源电压？
- user3512149 回答时间: 2023-08-31 13:55:32
可以运放的输出电流也都是几mA级别以上的，应该不至于这么容易受到反馈电阻不到1mA的影响吧

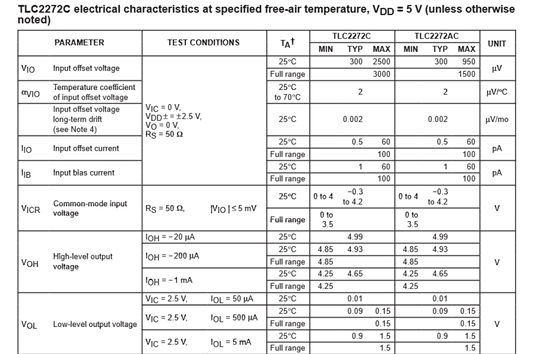

Yujing Wu 回答时间: 2023-08-31 14:15:07 认真看手册，不同电流下最大电压
anvy178 回答时间: 2023-08-31 14:47:43电阻的分压效果问题。你电压大的时候，电阻的阻值尽量大点。要不有缺失的。

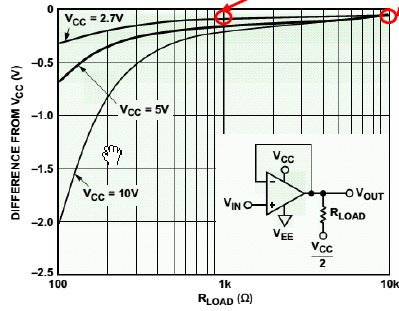

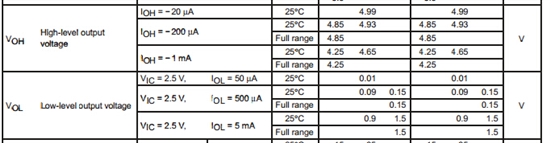

yang li19 回答时间: 2023-08-31 15:11:20 负载的最终原因还是电流的原因。对照手册的输出范围可以看到，不同情况电流下面的到电源轨的压降不一样。
Jason He2 回答时间: 2023-08-31 15:31:50 输出至轨电压是受负载影响的,与负载密切相关，越重（阻抗小） 至轨电压越大； 信号的频率越高，这个压差也越大。。ADC的输入阻抗应该很大的，这相当于反馈与一个大的阻抗并联起来，挂在输出上，决定总阻抗大小的因素中反馈就起了重要作用。
- user3512149 回答时间: 2023-08-31 15:57:17
嗯嗯，是如此，之前我没有考虑到这点，很感谢
