chen jiashu 提问时间: 2023-08-31 07:53:06 / 已解决尊敬的TI工程师，您好。
近日我在选用LM339-N这颗比较器芯片时，对从TI官网下载的LM339-N Datasheet Revision E中Page 12的8.2节"Typical Applications"的描述产生了疑问，特此向TI工程师咨询，问题如下：
在Datasheet 的8.2节中介绍LM139的基本应用为反相输入端接参考电压（2.5V），同相输入端接输入电压，从手册中给的仿真图纸来看，
1）当输入电压小于参考电压（2.5V）时，输出端为高电平，即LM139输出级三极管处于截止态；
2）当输入电压大于参考电压（2.5V）时，输出端为低电平，即LM139输出级三极管处于导通态；
这个结果似乎与LM139/LM339的工作原理不符，请TI工程师确认？
KW X 回答时间: 2023-08-31 08:17:05亲；哪点不符？以2.5V为参考，高于它为高；低于它为低，和逻辑一致。
chen jiashu 回答时间: 2023-08-31 08:48:13 KW X 回答时间: 2023-08-31 09:07:37亲；你可以用尺子在电压轴2.5V处画一水平横线，看看交点是不是一致。
chen jiashu 回答时间: 2023-08-31 09:40:35大哥，你确定手册中的仿真图纸表示的是高于2.5V输出高，低于2.5V输出低？？？？？

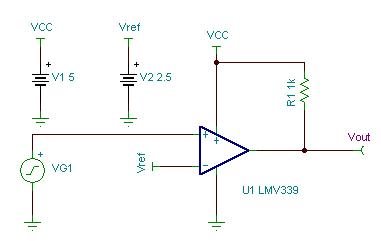

KW X 回答时间: 2023-08-31 09:57:36亲；不知哪里的逻辑反了。附件是官方PSpice模型，建议仿一下。
KW X 回答时间: 2023-08-31 10:26:43Pspice模型：
Pspice文件居然不能直接上传，非得压缩。。。也是晕了。。。。

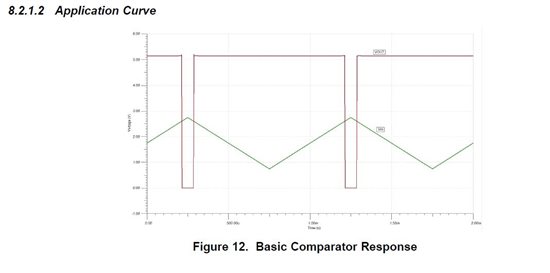

chen jiashu 回答时间: 2023-08-31 10:46:18 大哥，我在第一楼贴出的图纸就是从手册12页截图的，你确定这个仿真结果图纸表示输入大于2.5V时输出为高，小于2.5V时输出为低？？？
KW X 回答时间: 2023-08-31 11:08:05亲；我没在数据表里看到你的这张图。要么图的逻辑是反的；要么描述是反的。无从判断。
chen jiashu 回答时间: 2023-08-31 11:35:11估计你的手册是2013年Revision D，我说的是刚从官网下载的2014版的Revision E。
KW X 回答时间: 2023-08-31 11:59:54亲；你对的；果然如此。
chen jiashu 回答时间: 2023-08-31 12:22:36您是指您也觉得TI的手册在这个问题上确实有点小瑕疵？还是指你的手册确实是2013版的Revision D？
KW X 回答时间: 2023-08-31 12:40:43亲；TI数据表有误。你是对的！谢谢！
chen jiashu 回答时间: 2023-08-31 13:03:36大哥，这算官方回复不，TI的手册我一直都认为是很严谨的，有点儿让我意外哦。。。
KW X 回答时间: 2023-08-31 13:24:06亲；我不是TI雇员，无权代表官方回复。
现已经将这个问题发给网管，希望有结果。
谢谢！
chen jiashu 回答时间: 2023-08-31 13:44:36好的，非常感谢您的关注与帮助，一起坐等TI官方回复。
Kailyn Chen 回答时间: 2023-08-31 14:04:11是的，按照datasheet上描述的如果负向输入接2.5V的话，那么输入大于2.5V时输出应该为高，低于2.5V输出应该为低才对，datasheet里的图的输出逻辑正好相反，所以datasheet有误。
chen jiashu 回答时间: 2023-08-31 14:22:08谢谢Kailyn Chen的回复，请向TI反馈以便对Datasheet勘误。
Kailyn Chen 回答时间: 2023-08-31 14:40:26好的，有什么问题可以随时讨论。
