请教这个比较器的电气符号,其同相、反相输入端怎么判断?

avatar user4177487 提问时间: 2023-09-13 19:32:26 / 已解决
Other Parts Discussed in Thread: UC3842

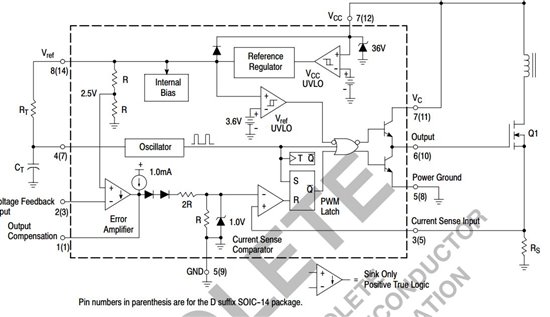

最近在看UC3842内部原理框图时,看到有一个比较器的符号,如下图红框里的:

同相输入端是带小圈这个吗?这个比较器符号是哪种标法?不是IEC的,也不是GB的。

3个回答
  • avatar user151383853
    回答时间: 2023-09-13 19:53:40

    这种标法不太多见. 不过从意义上分析, 我感觉带小圈应该是反相端吧, 因为数字电路里有这样的表示方法

  • avatar Kailyn Chen
    回答时间: 2023-09-13 20:22:58

    是的,前面的小圈代表的是反,是比较器的反相输入端。

  • avatar Yuansong Zhao
    回答时间: 2023-09-13 20:49:09
