采样电阻是10r（这个值对电路整体没影响），布线用的说明手册中的基本电路，参考电压接地，我用示波器测了一下输出端，为什么是个正弦波，峰值在2v，这跟我需要得到的电压是一样的值，是不是哪里干扰到它了？求大神回复一下，十分感谢！
附件是我的布线图
关于初次INA214电流检测芯片的问题
Xiao Zhang6 提问时间: 2023-09-18 21:01:10 / 已解决
如需获得 6个回答
- Xiao Zhang6 回答时间: 2023-09-18 21:21:29
没人吗？
- Kailyn Chen 回答时间: 2023-09-18 21:42:43
附件没附上，请重新添加附件。
另外，输入是什么样的电流信号？频率幅值多少？
- Xiao Zhang6 回答时间: 2023-09-18 22:11:17
附件已添加，然后，信号就是2.0-2.1mA的直流电流呃

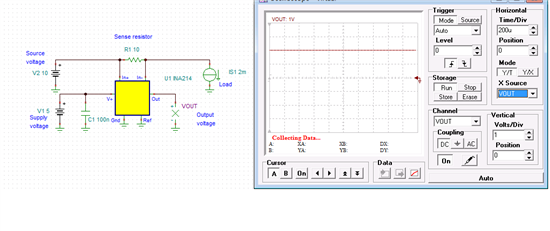

Kailyn Chen 回答时间: 2023-09-18 22:37:28 我用TINA简单仿真了下没问题。
- Xiao Zhang6 回答时间: 2023-09-18 23:10:04
理论来说确实不应该像我说的这样，我觉得肯定是哪里干扰到它了。。。等晚上我用示波器再看看，谢谢姐姐了
- Xiao Zhang6 回答时间: 2023-09-18 23:29:28
找到原因了，开关电源带入的杂波，经过放大后，就变得有点乱了
