工程师，你好！
我需要一个0-10V电压转0-50MA电流输出的转换芯片，请问应该选择哪一款芯片比较好？（负载电阻在200Ω以内，输出电流精度0.2mA之内）原理图应该如何连接？万分感谢感谢！！！
0-10V到0-50mA转换器 急！！！
hui lv 提问时间: 2023-09-18 20:33:12 / 已解决 Other Parts Discussed in Thread: , LMP7704
7个回答
user151383853 回答时间: 2023-09-18 20:51:31 参考一下恒流源的电路, 好多运放手册就有这样的典型应用电路. 不复杂
只是运放要选择驱动电流足够的, 这个电流有点大啊
Kailyn Chen 回答时间: 2023-09-18 21:23:120~10V 输入，不需要放大是吗？那可以考虑使用功放，或者高电流输出的运放buffer（G=1），输出电压信号Vout，电阻负载就是电流输出了。
- Sulyn ZHANG 回答时间: 2023-09-18 21:54:42
你好，
我这边有之前做了个类似的电压控制电流源电路，你可以自己做些修改和仿真。用的TI的TINA小软件，你可以去下面链接免费下载：
http://www.ti.com/tool/TINA-TI?keyMatch=TINA&tisearch=Search-EN-Everything
http://www.deyisupport.com/cfs-file.ashx/__key/communityserver-discussions-components-files/52/8468.0mA_7E00_50mA_2D002D00_Final-with-LMP7704_2800_12V-supply_2900_.TSC
下载了TINA这个软件之后，你就可以打开我上面的这个文件。但是注意，这个文件放置路径不要有中文，可能会打不开，直接放到桌面就好。
如果回答了您的问题，请帮忙点击确认，谢谢！
- hui lv 回答时间: 2023-09-18 22:20:20
那个软件没下下来，能发个截图吗谢谢

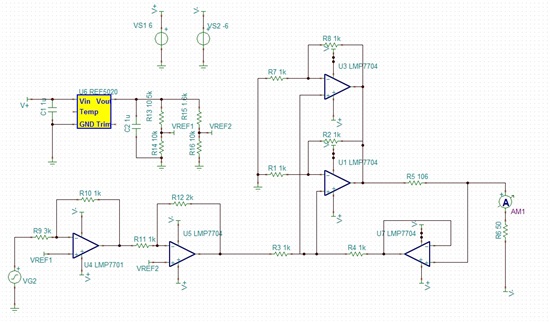

Sulyn ZHANG 回答时间: 2023-09-18 22:37:54 ok，
见下面：
如果回到了你的问题，请帮忙点击确认，谢谢！
KW X 回答时间: 2023-09-18 23:02:26亲；这种功能电路比较多且比较成熟。最简单的方式是用运放驱动一小功率PMOS管。在MOSFET的源极串个电阻做电流负反馈即可。

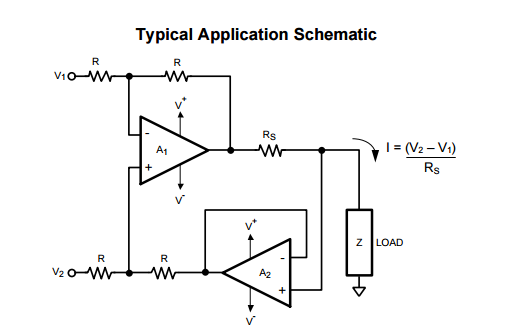

hui lv 回答时间: 2023-09-18 23:26:03 这个电路运放有点多啊？可不可以直接用LMP7704数据手册里的典型应用电路？（PS：精度会不会不太够典型应用电路？）
