公式2分子中的 -Z_F 如何来的，我推出来的式子始终少了这个“负号”
xu hui 提问时间: 2023-10-25 06:47:08 / 已解决3个回答
- xu hui 回答时间: 2023-10-25 07:11:51
这篇文章是Transimpedance Considerations for High-Speed Amplifiers
Amy Luo 回答时间: 2023-10-25 07:33:05 您好，

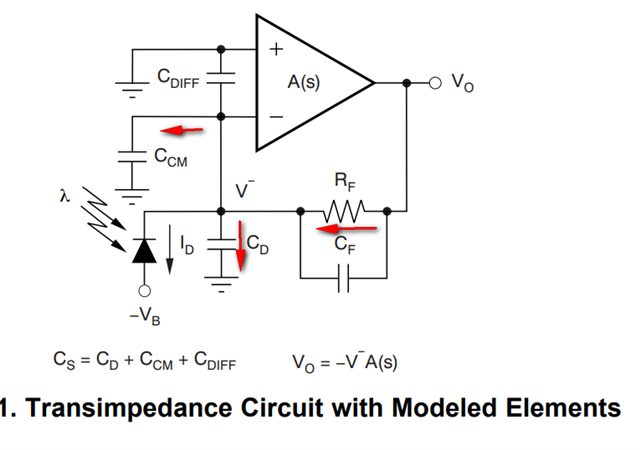

如果按下图电流方向计算的话，确实是正的，但是如果ZF电流方向都定义的如下图所示的相反方向，那么就会出现一个负号。如果是这样的话，那么这里应该是电流方向的定义问题。
继续看后面Vo/ID类似的公式（5）（6）（7），看推导也没有包含一个负号（具体我也没有推导，太复杂了，因为原式中都没有负号，代入一些参数，我相信也不会出现负号），所以我怀疑前面公式（2）中的负号应该属于笔误，但文中又没说明电流方向问题，也不能完全说是笔误。所以我认为这里您理解它是怎么回事就行了。
- xu hui 回答时间: 2023-10-25 07:53:02
好的，谢谢解答
