opa860芯片连接+-5v供电后测量输出引脚（pin8，c端）的输出的电压为227mv，仿真只是连接了供电端如下图,因为测试所以是这样链接。购买的芯片也这样链接后测试的脚显示结果为2v，请问是不是芯片是不对的
OPA860: 仿真结果和实际结果的区别
shen pc 提问时间: 2023-10-06 08:49:46 / 已解决 Part Number: OPA860
如需获得 6个回答
Kailyn Chen 回答时间: 2023-10-06 09:20:54您是在哪儿购买的？
仿真的结果在输入端悬空时，不会有噪声耦合进去，而实际电路中，如果输入悬空，会耦合进去噪声，这也是我们不建议输入悬空的原因。
给输入信号，正常搭建电路，芯片能正常工作吗？
- shen pc 回答时间: 2023-10-06 09:38:28
抱歉回复的晚了，最近在测试，新的芯片也是从ti官网买的，在后面分析测量时对这个进行单独测试的时候也按照上述方法进行，显示的电压幅值大概在3.8左右。
之后把它连接进行电路之后，给予了输入信号显示任然为3.8左右，导致我的电路在pcb中无法使用

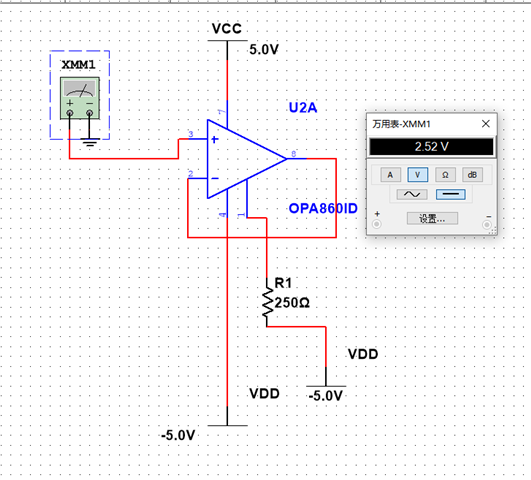

shen pc 回答时间: 2023-10-06 10:00:48 我pcb测量时对应的是这个电路，仿真的结果如图，但我实际测到的结果为3.8到3.9，这个是电路中的一部分，整体的电路仿真结果我实现了，但是pcb实物没有，请问造成这个原因的是什么，pcb阻抗不匹配？还是线宽？
- shen pc 回答时间: 2023-10-06 10:18:12
opa860ID在我的电路中是用做缓冲放大使用的，跟理论一样Vout=Vin，就是实际值和仿真的值不对
- shen pc 回答时间: 2023-10-06 10:41:05
我接入实际中作为缓冲是可以的，但我不清楚为什么输入端没有输入时比仿真的结果大
Kailyn Chen 回答时间: 2023-10-06 11:02:52 从您的描述来看，都是正常的哈。
接入实际电路中，缓冲是可以用的。
没有输入端时，测得的输出是3.8V，3.8V是OPA860的输出饱和电压。+-5V供电时，最大输出+-3.8V，所以没有输入时，您测试的3.8V是正常现象。
参考这篇BLog，有详细介绍如果输入悬空或者两个输入端都接到某个节点电压，会导致输出饱和。
https://e2e.ti.com/blogs_/archives/b/thesignal/posts/the-unused-op-amp-what-to-do
