OPA187: Output voltage

avatar chen ye 提问时间: 2023-10-06 08:03:48 / 已解决
Part Number: OPA187

Dear all:

           DAC output 0-5V is amplified to 28V through OPA187. May I ask if the R15, R17, and R20 parameters are configured correctly? Thank you!


如需获得 OPA187 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

5个回答
  • avatar Amy Luo
    回答时间: 2023-10-06 08:27:25

    您好,

    您是需要将最大输入信号5V放大至28V吗?这是个同向比例放大电路,放大增益是6倍(10K/2K+1=6),输入0~5V,当输入信号到达5V时,放大6倍输出是30V,而不是28V,因此这个参数并不能满足您的要求。

    5V放大至28V,增益是28/5=5.6倍,可以使用TI的Analog Engineers Calculator工具设计电路参数:

    Analog Engineers Calculator下载链接:https://www.ti.com.cn/tool/cn/ANALOG-ENGINEER-CALC?keyMatch=ANALOG%20ENGINEERS%20CALCULATOR

    同时注意运放的供电电压满足输出要求。

  • avatar chen ye
    回答时间: 2023-10-06 08:52:52

    您好:

         非常感谢您的回复,运放供电电压默认30V,我们会通过DAC80501输出电压将运放输出电压控制在28V

  • avatar chen ye
    回答时间: 2023-10-06 09:14:17

    您好:

         非常感谢您的回复,运放供电电压默认30V,我们会通过DAC80501输出电压将运放输出电压控制在28V

  • avatar Amy Luo
    回答时间: 2023-10-06 09:39:33

    运放供电电压使用30V没有问题,如果您是通过DAC80501输出电压将运放输出电压控制在28V的话,那么在增益为6倍的情况下,DAC输出最大不能到5V,大概为4.66V。

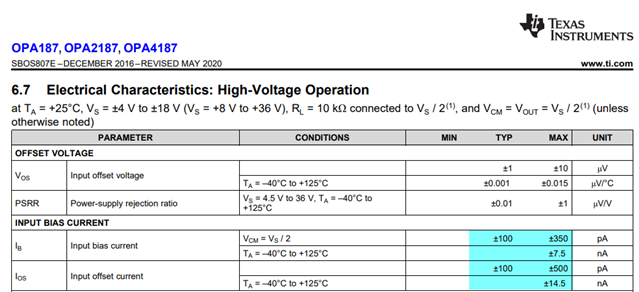

    建议短接R15电阻,在运放同向输入端串联电阻一般是为了抵消运放的输入失调电流,但是运放 OPA187 在生产时已经做了校准,如下截图所示其输入失调电流是± 双向的,因此串联电阻并不能100%保证可以相互抵消,还可能加倍产生的失调电压。另外也建议您看下下面文章:

    https://e2e.ti.com/blogs_/archives/b/thesignal/posts/input-bias-current-cancelation-resistors-do-you-really-need-them

  • avatar chen ye
    回答时间: 2023-10-06 10:08:51

    非常感谢!
