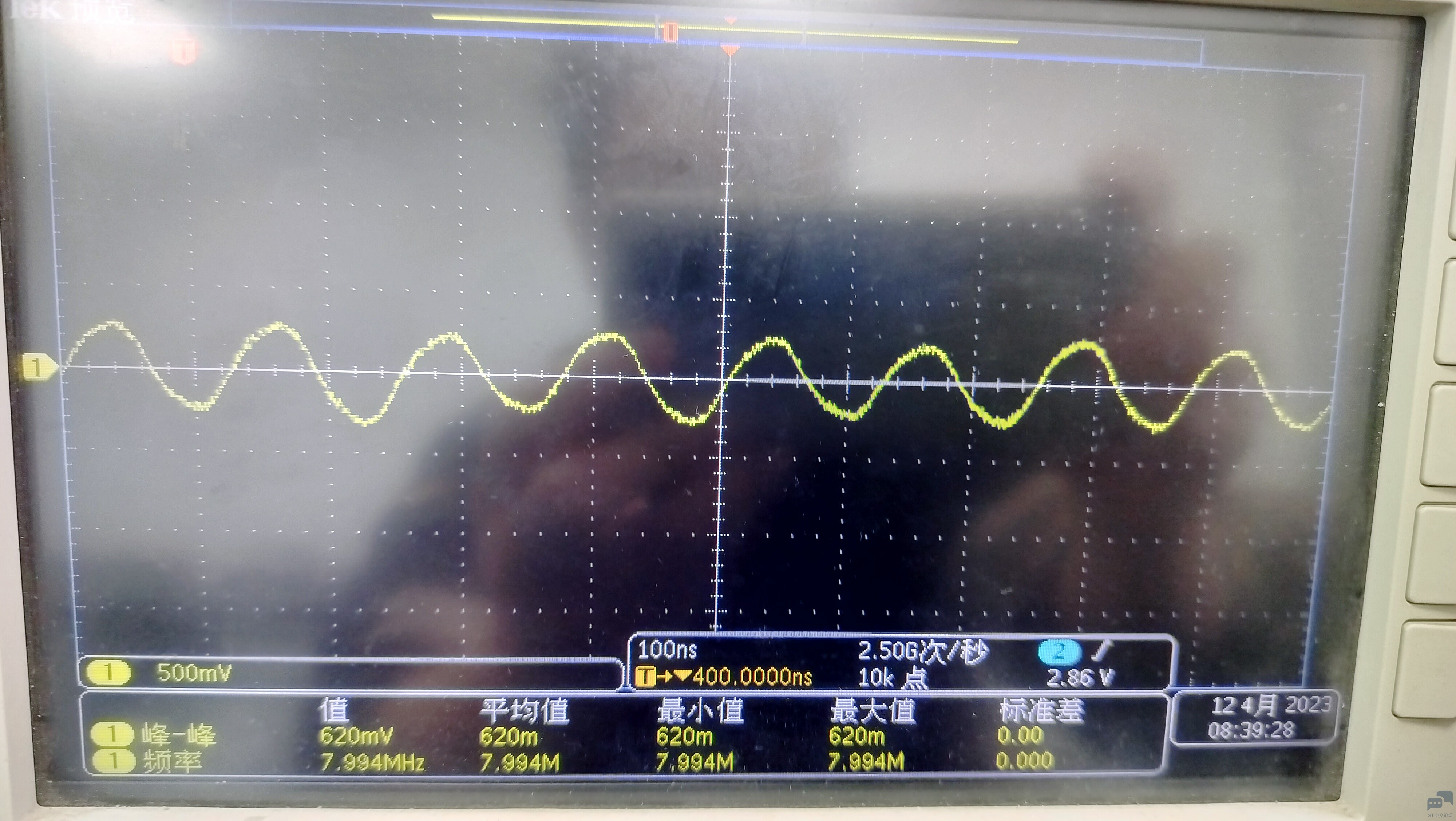

8M时钟晶振波形怎样的才算满足正常工作的

建议楼主可以看看官方的应用笔记AN2867. 里面有介绍如何选择晶体来匹配STM32。 峰峰值与驱动等级有关，决定了流过晶体的电流，而这个电流还必须收到限制，不能超过晶体的参数，所以峰峰值还不能过大。

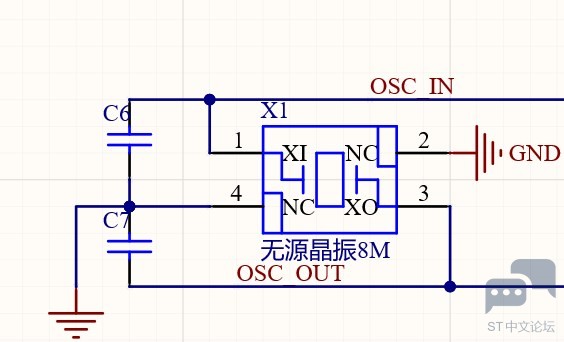

原理图一样的，器件也一样的，就只是layout不一样，波形上相差很大，这个是为啥呢？

晶振电路并非简单的驱动电路，而是皮尔斯震荡电路。晶体本身也不是一个等效负载的关系。在官方的笔记上有详细的原理介绍。 要考虑具体的线路，包括分布电容等，还有晶体参数的范围。难得有笔记介绍得那么详细，可以获得很多知识，会很有帮助滴。
