STM32H747 ADC differential 量測問題

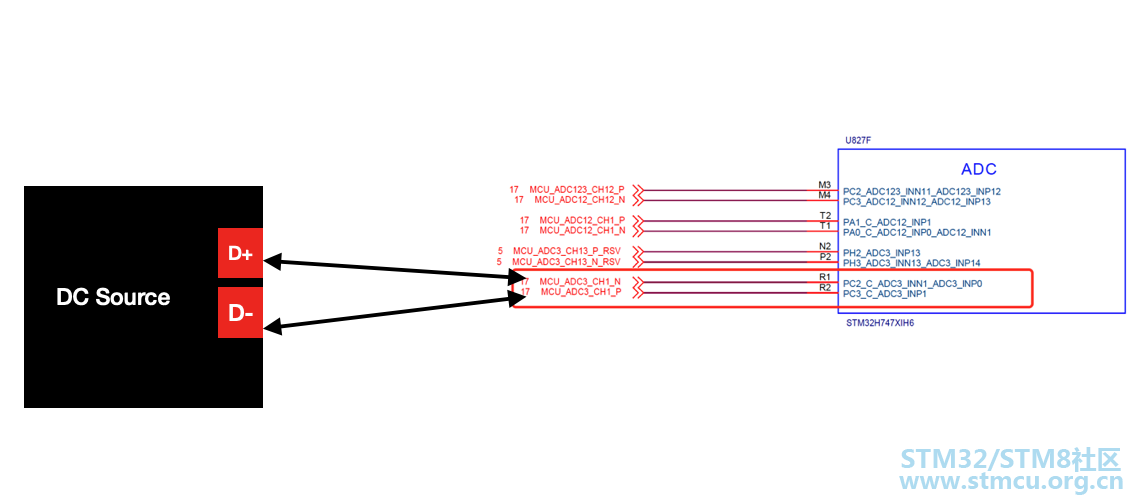

superme55557 提问时间: 2023-09-18 17:04:10 / 未解决| 想請問一下Data sheet 有提到這個When ADC is configured as differential mode, both input should be biased at VREF+ / 2voltage.The input signal are supposed to be differential (common mode voltage should be fixed).For a complete description of how the input channels are connected for each ADC 是有什麼特別的規定嗎？ 我目前測試Diff Mode ADC Read function, 以下是我的配置圖 ![STM32H747 ADC differential 量測問題 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230621/001638f7szhfth4smz2t3h.png "STM32H747 ADC differential 量測問題 [相关图片]")

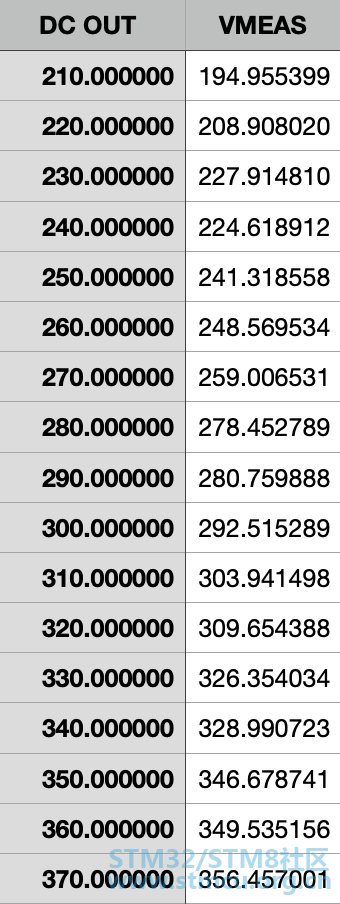

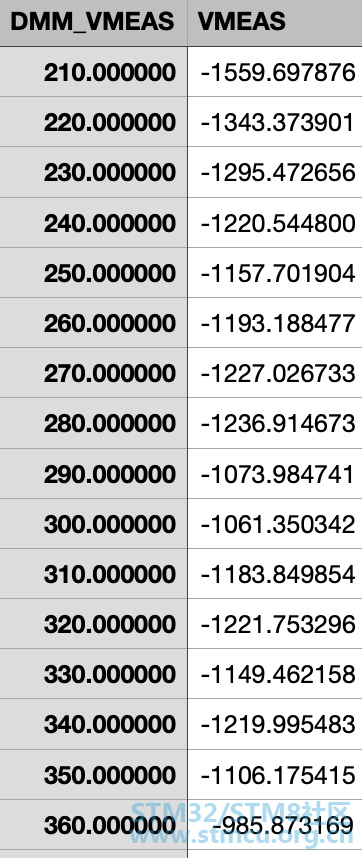

DC Source D+/D- 分別接到 ADC3的P/N , 在以下的情況是可以正常量測到數據的, Ex: DC source 輸出0.2V 我可以正確讀到0.2V左右 (數據如圖1) 但倘若我把D-接地 讓DC SOURCE 跟我的板子共地後，量測到的數據都會是有問題的 Ex: DC source 輸出0.2V MCU讀到-1.5 (數據如圖2) 不清楚為什麼會有這情況發生，還是說若我要使用DIFF就不能把其中一端接地？ 新手入門,謝謝. 附上測試數據 單位都是mV ![STM32H747 ADC differential 量測問題 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230621/002840f0jytmayeaea4aps.png "STM32H747 ADC differential 量測問題 [相关图片]")
(1)
![STM32H747 ADC differential 量測問題 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230621/002847x64pcpbc36nqbpwb.png "STM32H747 ADC differential 量測問題 [相关图片]")
(2) |
如需获得 1个回答
radio2radio 回答时间: 2023-09-18 17:33:06既然用的是differential，D-是不可以接地的。
