关于STM8S003单片机 IO口输入问题 求助

avatar 姑苏城内 提问时间: 2023-08-18 20:40:22 / 未解决

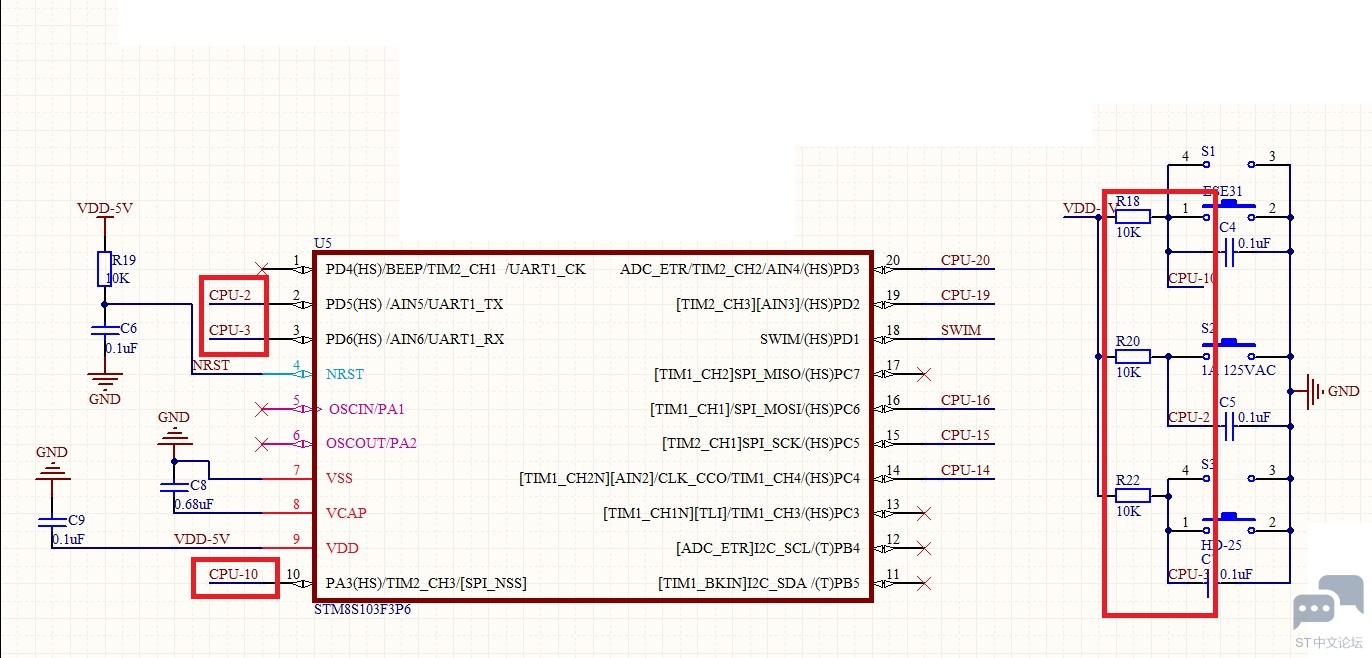

大家好:咨询大家一个问题,我使用PD5、PD6、PA3 作为IO输入,检测按键,外部设置的上拉10K到5V,电路图如下

关于<a style=STM8S003单片机 IO口输入问题 求助 [相关图片]' title='关于STM8S003单片机 IO口输入问题 求助 [相关图片]' />

初始化端口如下:

//设置端口方向-输入 PD_DDR_DDR5=0; //PD5输入模式 PD_DDR_DDR6=0; //PD6输入模式 PA_DDR_DDR3=0; //PA3输入模式

//设置为浮空输入 因都有外置上拉电阻

PD_CR1_C15=0; PD_CR1_C16=0; PA_CR1_C13=0;

//中断设置

PD_CR2_C25=1; //PD5--允许中断 PD_CR2_C24=0; //禁止中断PD4 PA_CR2_C23=1; //PA3--允许中断

现在的问题是,我的电路板开始运行时,检测上述PD5、PD6 输入无问题(按下为低电平,松开则为高电平)

但是运行过一段时间后,一些电路板的 PD5、PD6 输入就有问题了,无法识别高低电平了,通过ST仿真器查看,IDR对应信息总是低电平,感觉好像IO已经损坏

我再次使用“ST Visual Programmer”工具 擦除芯片,然后再次仿真,仍然不能正常 检测PD5、PD6 电平(未按下时,检测PD5的电压居然不在是5V,是2.5V左右了)。

网上说,PD5和PD6 需要关闭UART以及ADC功能,我确认关闭了,毕竟开始就是正确识别的。

这个问题感觉非常奇怪,希望大家多多帮助,再次感谢大家


如需获得 STM8S003 等器件的更多信息,请点击链接或 点击此处 联系在线客服!

2个回答
  • avatar 姑苏城内
    回答时间: 2023-08-18 21:09:51
    xmshao 发表于 2021-11-11 11:08
    从你软件配置上看,没有发现什么不对劲的地方。你确认下芯片外围原件品质及线路,同时 可以考虑直接换个MCU ...

    谢谢您的指导 芯片换上新的,当下立即就好,所以感觉不知道是何总原因导致IO会损坏。

  • avatar xmshao
    回答时间: 2023-08-18 21:30:43

    从你软件配置上看,没有发现什么不对劲的地方。你确认下芯片外围原件品质及线路,同时 可以考虑直接换个MCU芯片比较测试下,看看是否芯片坏损了。
