【求助】STM32F103ZET6 定时器周期会变化
Zhao1992 提问时间: 2023-08-18 16:21:01 / 未解决|

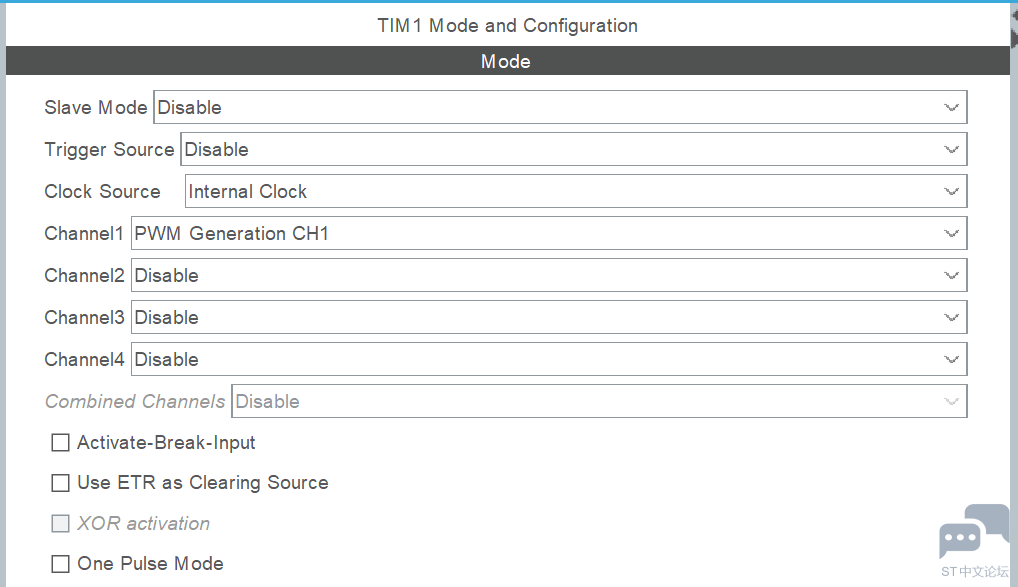

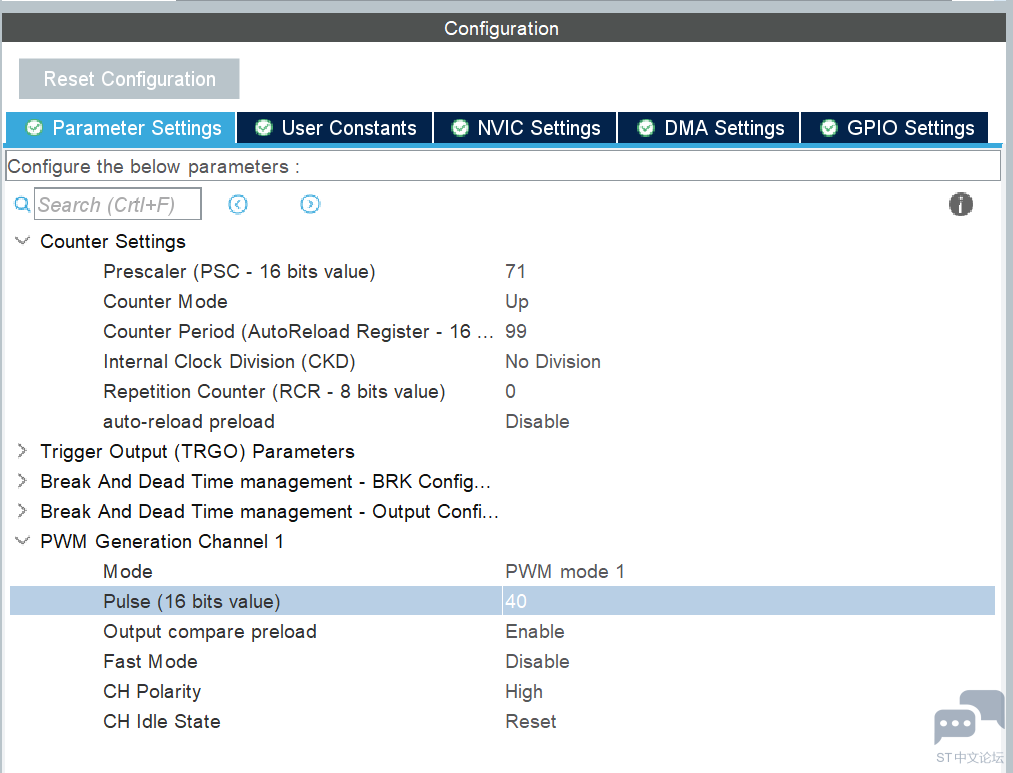

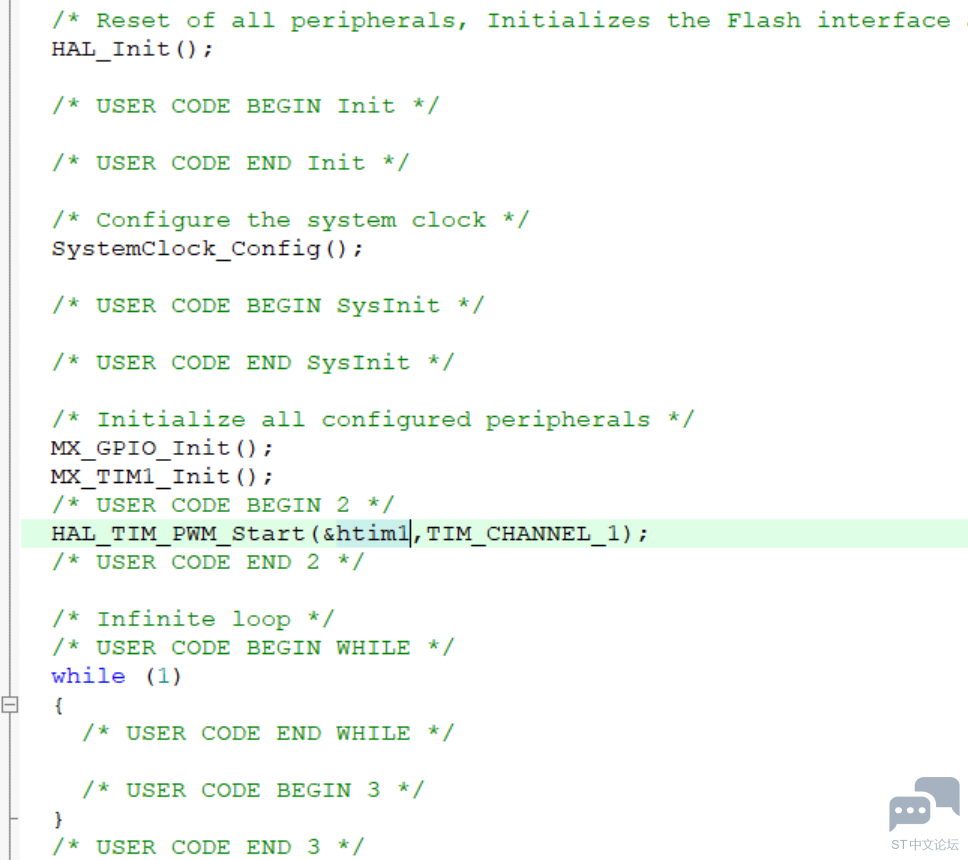

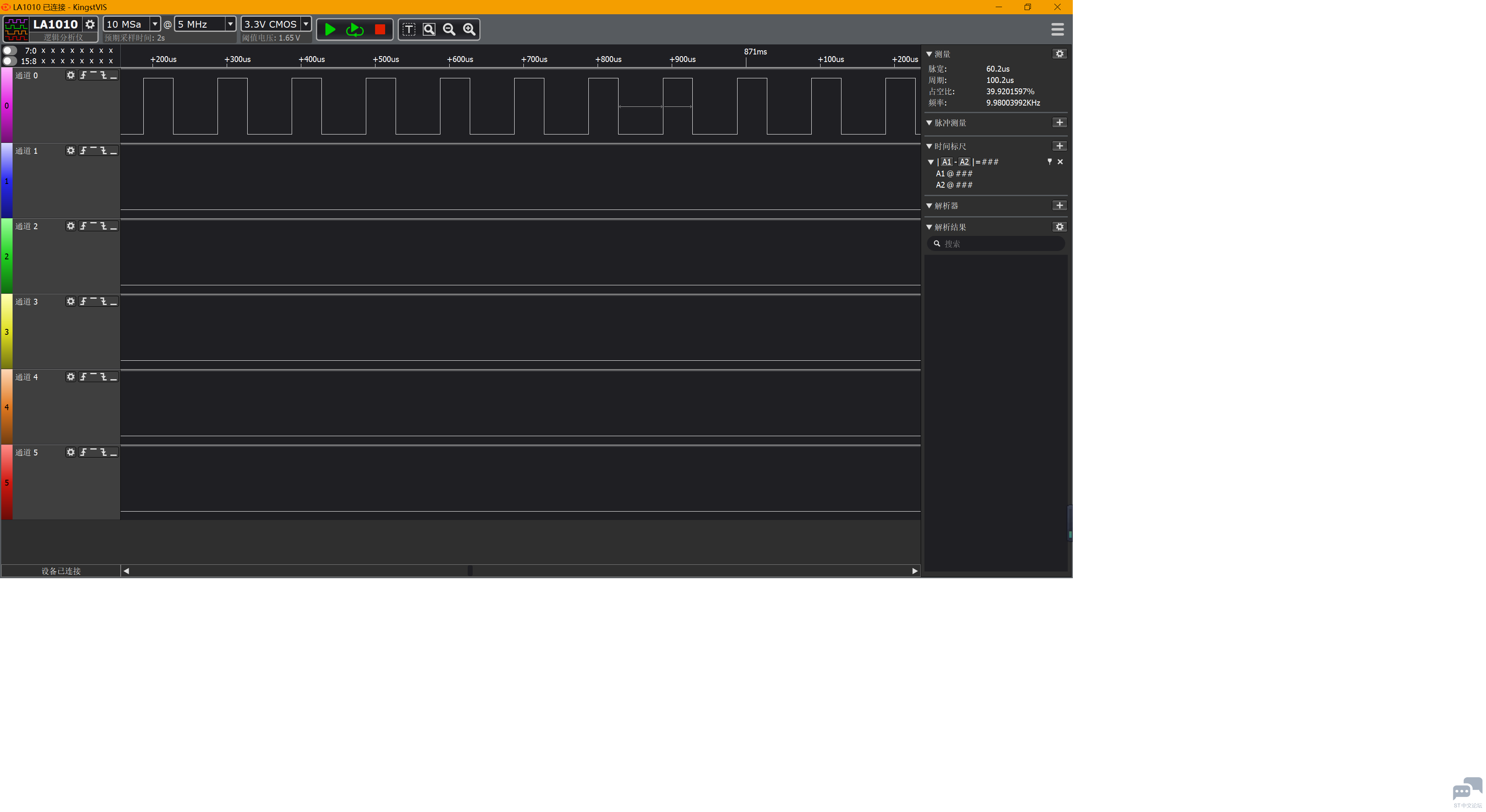

使用CubeMX配置定时器TIM1的Channel 1产生10kHz，占空比40%的PWM波形。 具体参数如下 生成代码后，仅在主程序增加启动PWM的函数，如下： 通过逻辑分析仪测得的波形绝大部分都是100us，但是存在少数几个是100.2us，不知道是什么原因。 |
STM32F103ZET6 定时器周期会变化 [相关图片]' title='【求助】STM32F103ZET6 定时器周期会变化 [相关图片]' /> ![【求助】STM32F103ZET6 定时器周期会变化 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/173228g9ababjywq2dsow2.png "【求助】STM32F103ZET6 定时器周期会变化 [相关图片]")
![【求助】STM32F103ZET6 定时器周期会变化 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/173331gwgetn8kf8ul3xxt.png "【求助】STM32F103ZET6 定时器周期会变化 [相关图片]")
![【求助】STM32F103ZET6 定时器周期会变化 [相关图片]](https://uploads.9icnet.com/images/aritcle/20230620/173544hwn1n12tm3z015mo.png "【求助】STM32F103ZET6 定时器周期会变化 [相关图片]")
如需获得 STM32F103ZET6 等器件的更多信息，请点击链接或 点击此处 联系在线客服！
4个回答
老牛洋车 回答时间: 2023-08-18 16:54:10会不会是受到其他中断的影响？
STM1024 回答时间: 2023-08-18 17:23:06这个逻辑分析仪我也有一个，用起来还是很方便的，但是也不能说逻辑分析仪给的结果就绝对准确。 另外，个人认为这个结果还是可以接受的，如果对频率要求非常高，可以考虑专用的芯片。
STMWoodData 回答时间: 2023-08-18 17:45:15这个时间已经很准了，逻辑分析仪也是有采样频率的，有误差很正常，不一定就准的。
butterflyspring 回答时间: 2023-08-18 18:07:13很多工程师用示波器看，非常稳定。从原理上来说，全硬件执行，没有软件打扰的情况下，不应该变化。另外楼主通过MCO脚输出时钟看看是否稳定，否则就是大家分析的，逻辑分析仪采样有点偏差了。
